题目： 在Creo中凌形的公转与自转阵列
要求：
1.尺寸无要求，比例及效果相同即可。
2.使凌形随椭圆做旋转阵列。
3.阵列个数为24个。
4.贴如下图示动态正视图。
5.一个阵列完成。
要求：
1.尺寸无要求，比例及效果相同即可。
2.使凌形随椭圆做旋转阵列。
3.阵列个数为24个。
4.贴如下图示动态正视图。
5.一个阵列完成。
题目说明：模拟地球在沿太阳作公转及自转时，每个小时所处的状态。
分析题意，我们可以知道此题目的两个关键点是公转与自转。即凌形在随椭圆旋转的同时还需要以自身中心做旋转。因此阵列的驱动尺寸应该是由有两个角度尺寸组成。
抓住这个来个关键点后，作图思想自然就清晰了，下面演示下具体操作步骤：

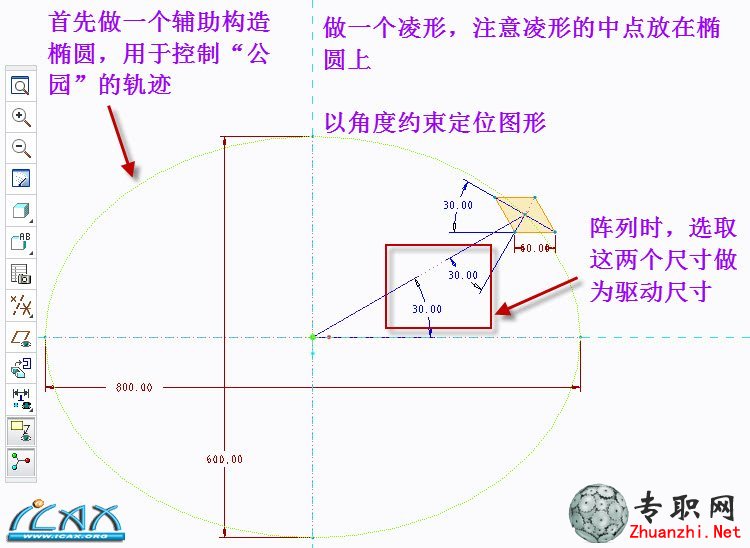

首先进入草绘，绘制辅助圆及两个必要的驱动角度尺寸

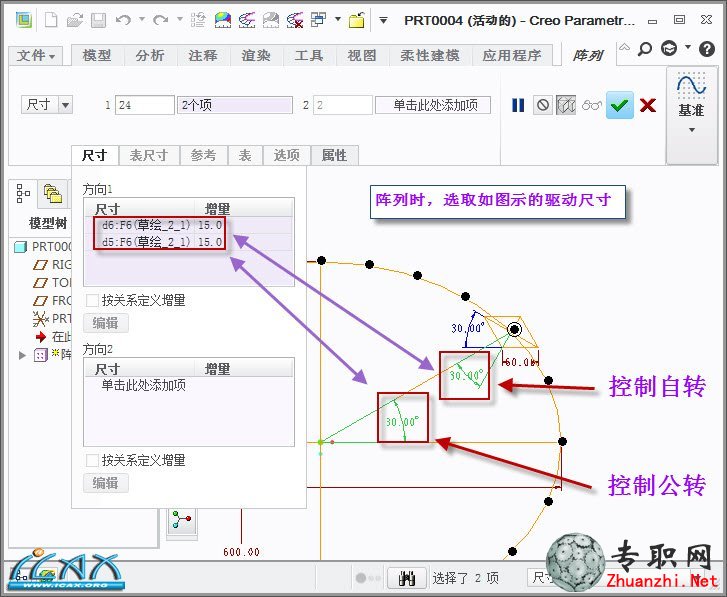

对草绘进行按尺寸阵列，选取上步绘制的两个尺寸做为驱动尺寸即可

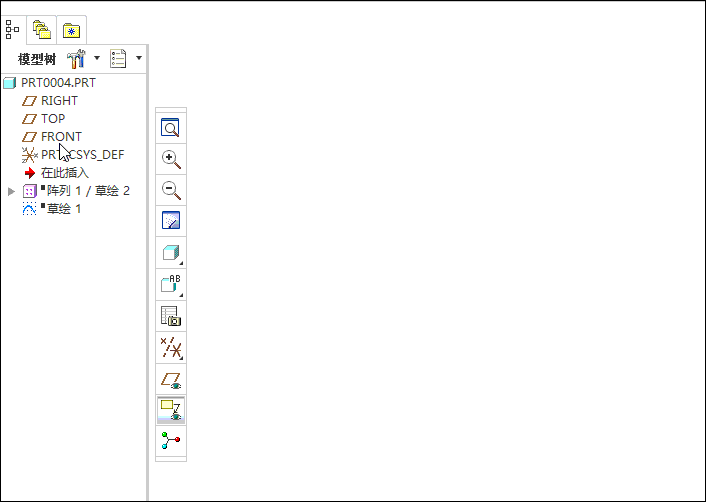

最终效果图
