怎么在Creo中绘制波浪形滚花条纹-教程下载（三角函数）

跳转至下载链接

怎么在Creo中绘制波浪形滚花条纹-教程下载（三角函数）
  • 资料作者: 忘忧/caoguanglan
  • 文件大小: 2 MB
  • 所属栏目: Creo
  • 教程语言: 简体中文
  • 下载次数: 次
  • 资料评级: ★★★☆☆
  • 更新时间: 2013-05-15
  • 下载授权: 免费下载
  • 本站网址:www.zhuanzhi.net
进入下载页面
分享到：QQ好友QQ空间微信新浪微博腾讯微博百度新首页百度贴吧复制网址

支持(0) 反对(0)

当前位置：专职网 > 软件教程 > Creo > 怎么在Creo中绘制波浪形滚花条纹-教程下载（三角函数）

详细介绍：

本例的重点就是如何扫描出第一个波浪。这就要用到关系式扫描了。再观察单个波浪的形状，这有点像是三角函数中sin或cos的曲线形状。因此我们可以用三角函数来实现这段波浪形状。


具体的操作过程如下：


方法一：

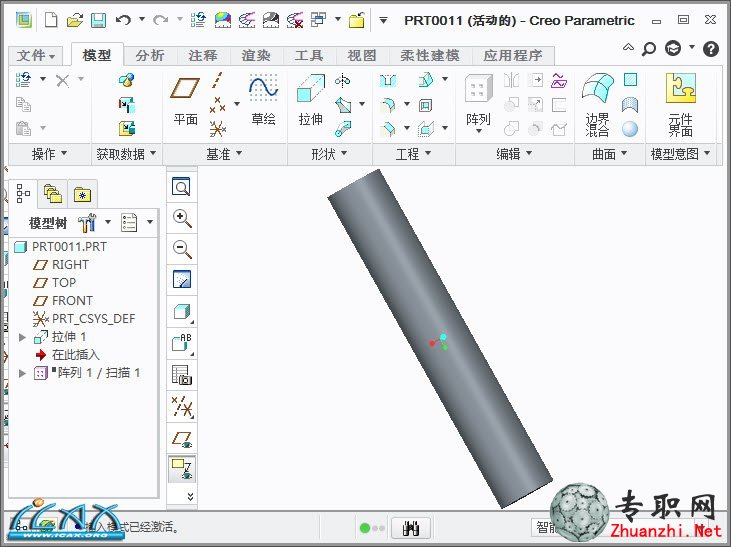

首先拉伸一个圆柱

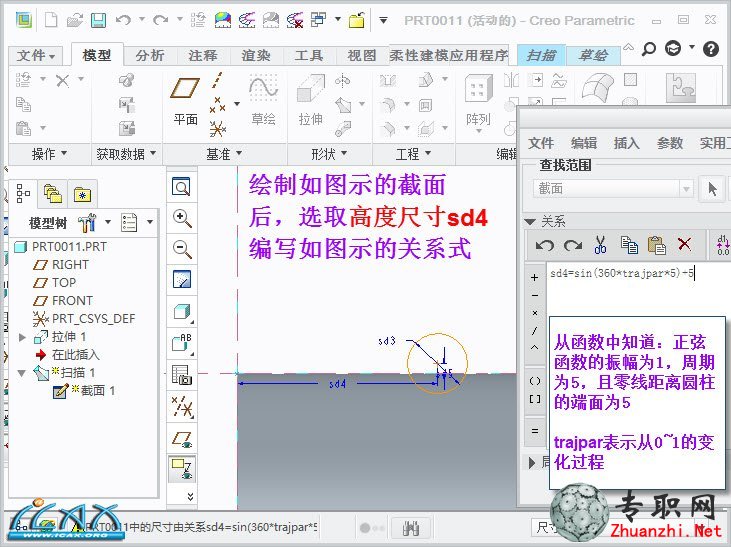

接着以圆柱端面的截面线为扫描线，进入草绘

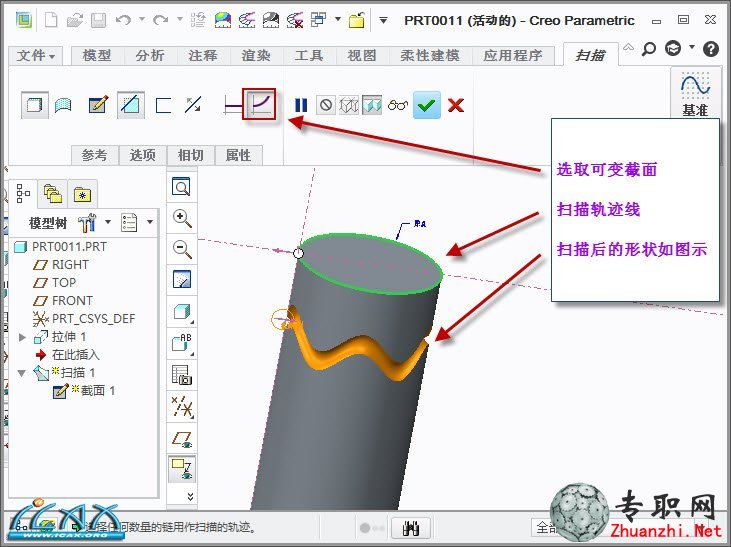

扫描后的效果

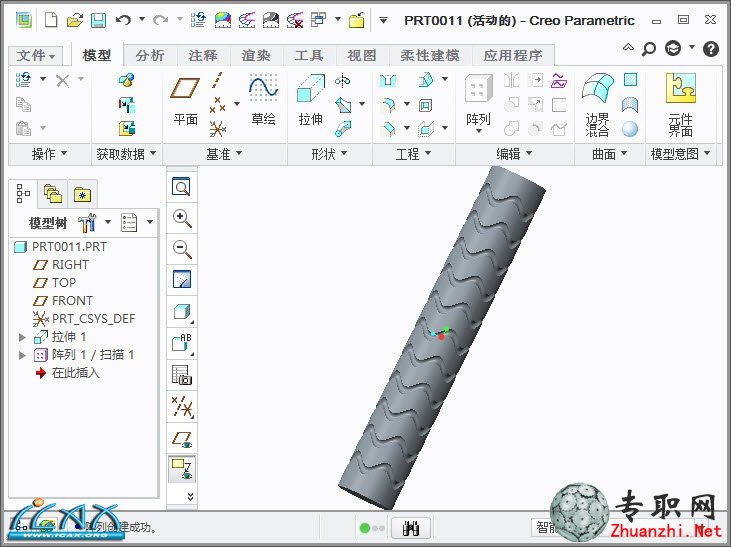

做方向阵列，得出最后效果





方法二：

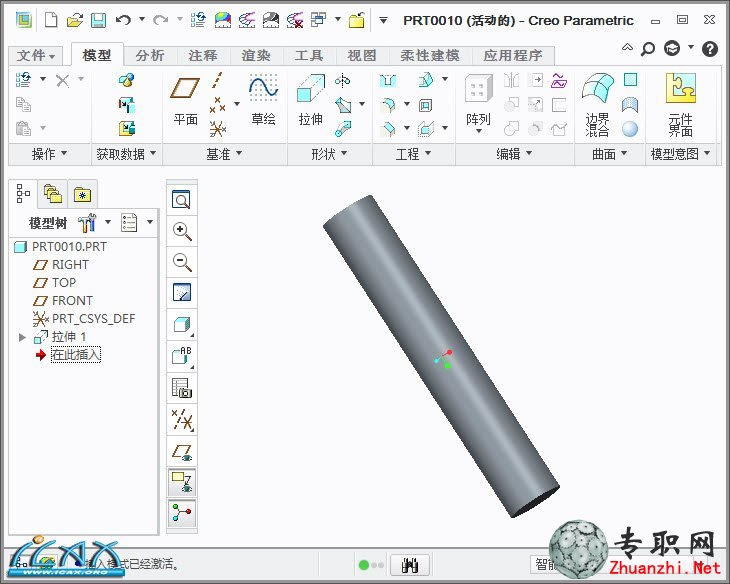

首先拉伸一个圆柱

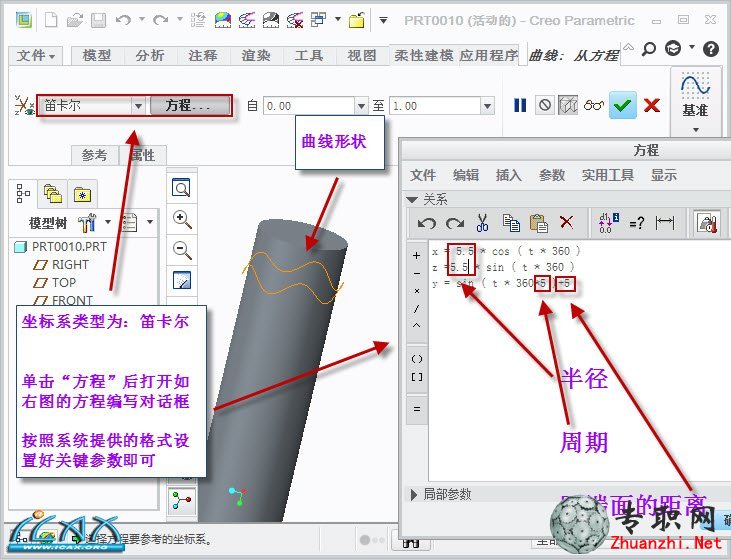

用方程曲线绘制出扫描所需的轨迹线

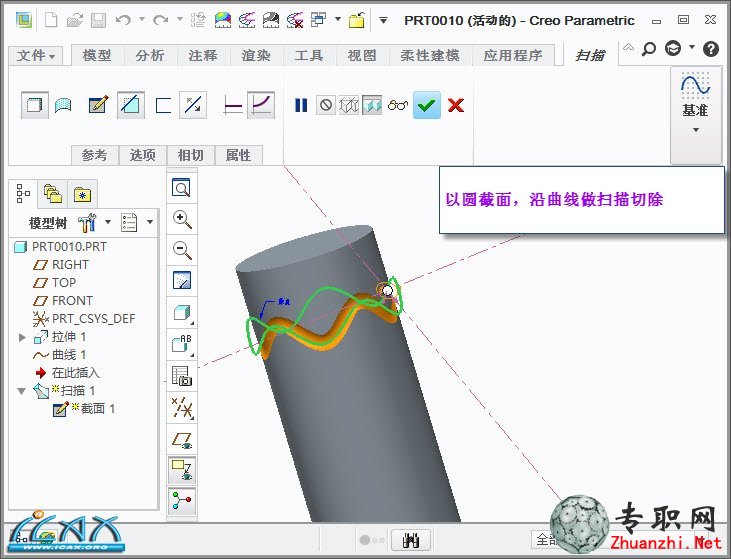

用前面绘制的曲线扫描切除出波浪轮廓

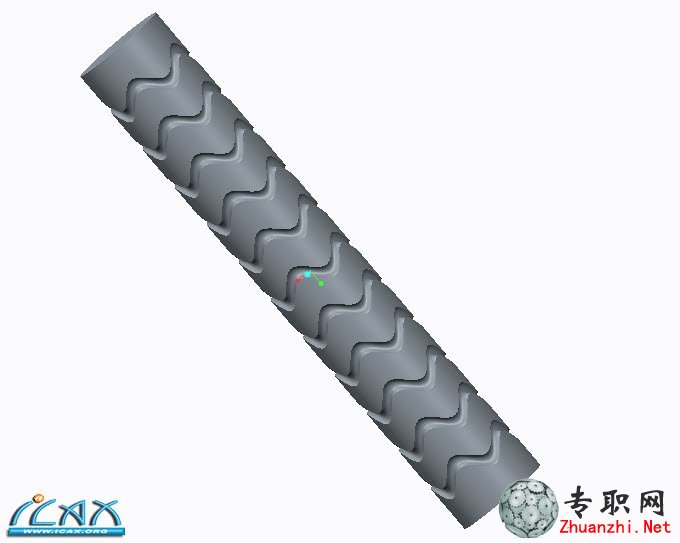

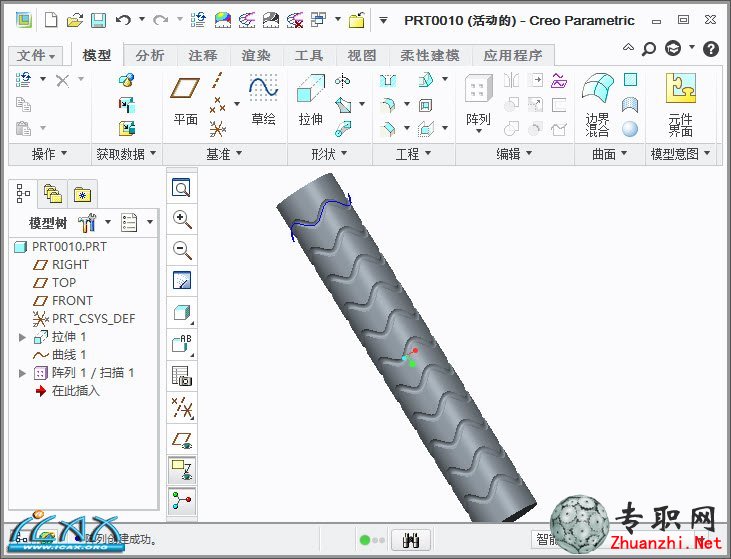

以方向阵列出剩余部分后的最终效果图



以上就是 两位展示的在Creo2.0中绘制波浪形滚花条纹。完毕
