Creo Simulate用于查询结果的改进工作流 _PTC Creo Simulate 3.0 视频教程下载
结果窗口中存在一个新的“对象-操作”工作流。可直接在“图形”窗口中选择常 用命令并在结果窗口中查询结果。
用户界面位置:单击“原始点”(Home) ▶ “Simulate 结果”(Simulate Results)。

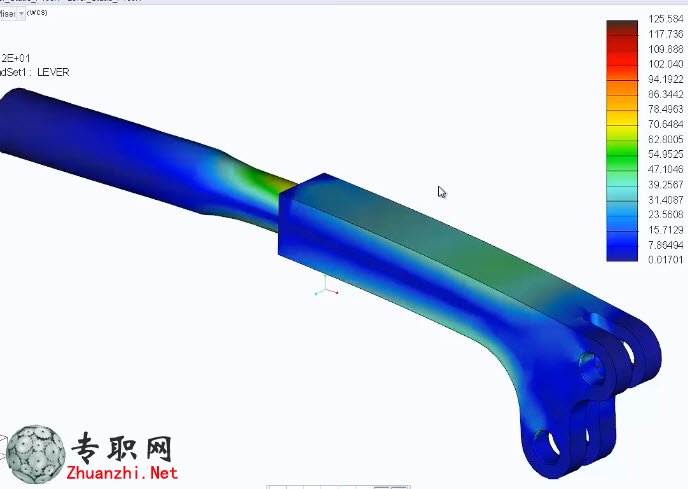

结果窗口得到了改进,可支持适用于多个常用操作的“对象-操作”工作流。 以往,您必须首先从功能区中选择工具。现在,只需单击鼠标右键即可访问 这些工具,或者可直接在“图形”窗口中选择对象。例如,可直接在“图形”窗 口中编辑图例。如果在图例中选择了   117.736,则可立即输入新值。键入 100  后,系统会提示您以下问题:“是否以线性方式从第一个到最后一个重新 分发等级?”(Do you want to redistribute levels linearly from first to last?)。如 果您单击“是”(Yes),则图例及模型上对应的条纹图均会发生更新。此外,右 键单击图例时,可选择以下命令:
•“连续色调”(Continuous Tone)
•“显示视图最小值与最大值”(Show View Min Max)
•“最小值与最大值之间的比例”(Scale Between Min Max)
•“重置”(Reset)
•“反向颜色比例”(Invert Color Scale)
•隐藏或者,您可以单击“格式”(Format),然后从“图例”(Legend)组中选择“编 辑”(Edit)。当将指针置于“图形”窗口中时,单击鼠标右键即可访问以下所列 命令:
•动态查询
•模型最大值
•视图最大值
•“编辑”(Edit)
•“全屏”(Full Screen)
•“新建切割/封闭曲面”(New Cutting/Capping Surface)
•新建注释
•“显示图例”(Show Legend)


例如,右键单击“图形”窗口,然后选择“模型最大值”(Model Max)。“模型最大 值”(Model Max) 会立即显示在“图形”窗口中。还可通过功能区中的命令执行 相同的操作。如果需要编辑“结果窗口定义”(Result Window Definition),可双 击“图形”窗口打开“结果窗口定义”(Result Window Definition) 对话框,而无 需在功能区中单击“编辑”(Edit)。请注意,两个列表均位于“图形”窗口的左上方。可使用这些列表为模型结果选择不同的数量类型。在这些列表中更改您 的选择时,更新结果会立即显示在“图形”窗口中。从而使查询模型变得更为容易。您不再需要在“结果窗口定义”(Result Window Definition) 对话框中编 辑显示。这些增强功能提高了“结果”(Results)      窗口的可用性,可帮助您更高 效地检查分析、验证设计和识别模型中需要改进的区域。
