高尔夫球的proe画法

说明：此教程最终目的是让大家学会一种类似球体阵列的proe操作，这个高尔夫球只是举例，里面的尺寸定义为本人随意指定，仅供参考。

最终效果图

操作步骤：
1.建立一个实体半圆球


2.第一个五孔阵列


2-1
   建立两个垂直的基准平面（理论上应该只用建立一个就可以了，在绘图 的时候让半圆底面的基础为辅助参考。可是我本人在最终阵列的时候，经常出错，所以这里我做两个新建立的基准为参考。大家可以自行研究）

2-2
以DIM1为基准参考，DTM2为辅助参考建立如下草绘→完成。
尺寸说明：5 这条直线在这里没什么要求，指定5是为了等会做第一个五孔阵列，至于此条直线的位置可以随意指定(20这个尺寸没用)
         10°是直线倾斜，为最终阵列时使用。
         21  是做第一个孔位的顶端参考

2-3

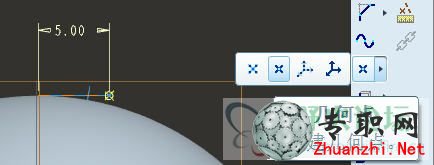

使用先前参考进入草绘，指定5直线的尺寸。等会退出草绘的时候，如果没有几何存在，会提示错误，在这里添加一个几何点。
注意：一个是几何点一个是点， 点的作用在于草绘中约束参考。


2-4
指点5 的关系，做完这部就可以退出草绘了。
注意：a可以是随意字母，但是必须在前。如果kd0=a 将提示错误。


2-5
以先前参考 用旋转特征再进入草绘，绘出如下半圆，去除材料旋转结束。
   注意：此半圆的约束条件，指定旋转轴



2-6
以之前做的旋转特征做轴阵列→完成。


2-7
添加特征关系式→确定
说明：p157是阵列的个数，d154是旋转角度。
这个参数的意义在于把阵列的个数和先前草绘中指定的5关系到一起，那个5变了，阵列的个数与旋转角度也跟着变了



2-8
添加关系后的，再返回去看下一先前的阵列，如下图。现在的尺寸有关系定义，已经不可以修改了。
如果要修改的话，请看关系，特征。
在此这个五孔阵列就完成了，接下来的操作就简单了，大家坚持看下去哈。




3.把以下几个特征合成一个组。



4.把合成后的组做成表阵列，选定参数为DTM1的旋转角度，第一个草绘中的直线角度，第一个草绘中的5 （这里大家明白之前的操作是为什么了吧？



5.编辑表里面的数值→关闭，完成表阵列。
  说明：这里的数字只是为了更好的表达三个球阵列的参数，在此大家可以随意指定或调整。以下也是我随意指定后调整的。




6.完成阵列后的效果。



7.这里还缺少一个孔位，用旋转去除材料。这个简单，我这里不说了。


8.选定整个面组，复制 粘贴。




9.把复制后的曲面镜像到下方，再实体化。（可以把之前的曲面复制隐藏）




到这里呢，模型基本完成了。
