“凹模”(Die Form) 工作流实现现代化，与“凸模”(Punch Form) 工具的工作流 一致。
用户界面位置：打开钣金件，然后单击“模型”(Model) ▶ “成型”(Form) ▶ “凹 模”(Die Form)。

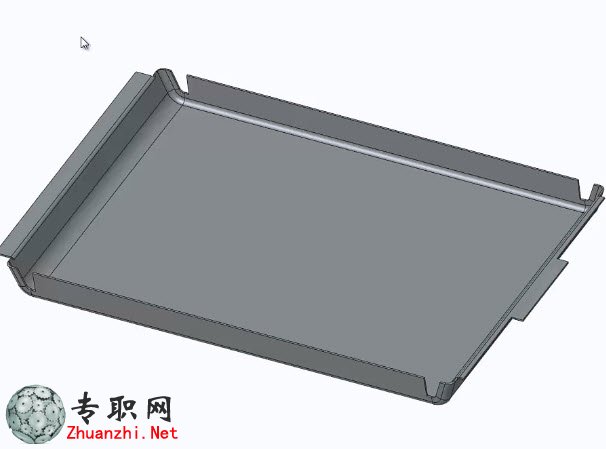

与“凸模”(Punch Form) 工具类似，“凹模”(Die Form) 工具可创建为从属合并 或具有改变成型的选项的独立继承，这具体取决于参考模型。除了装配约束 之外，还可以将凹模参考零件快速放置为曲面上坐标系，或使用元件界面进行快速放置。默认情况下，如果参考模型已配置坐标系元件界面，则可选择 曲面和两个偏移参考来将成型放置为曲面上坐标系。您可以修改压铸模形状曲面   (即使您尚未在成型模型中定义这些曲面，系统也会自动找到它们)，然后选取要排除的压铸模模型曲面。还可以将参考模型设计成支持多个钣金件 厚度，这是因为可在特征而非参考模型中添加倒圆角。您还可以使用元件界 面放置凹模。要执行上述操作，请将放置类型切换为元件界面，然后放置成 型，使其与已定位的坐标系重合。可创建参考坐标系草绘的点阵列。查看用于创建这些成型的参考模型。请注意可将成型放置为曲面上坐标系或通过元 件界面放置成型的坐标系元件界面。另请注意可用于定义参考模型的压模曲 面和排除曲面的钣金件“注释特征”(Annotation Feature)。
