可定义四个刀头和两个主轴。每个刀头都有自己的一组刀具。任意两个刀具 路径间都可以实现同步。
用户界面位置:
•单击“制造”(Manufacturing) ▶ “工作中心”(Work Center) ▶ “铣削-车削”(Mill- Turn)。
•单击“车削”(Turn) ▶ “区域车削”(Area Turning)。
•单击“制造”(Manufacturing) ▶ “操作”(Operations)。
•单击“制造”(Manufacturing) ▶ “同步”(Synchronization)。
在“工作中心”(Work Center)、“操作”(Operations) 和 NC 序列级上对 NC 制造 进行重新构建,如下列表所述。

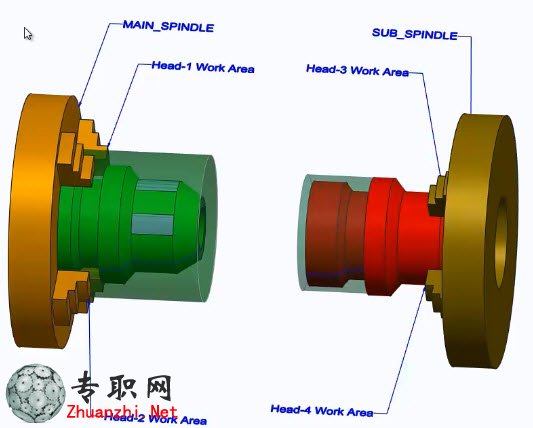

•“工作中心”(Work Center) - 单击“制造”(Manufacturing) ▶ “工作中心”(Work Center) ▶ “铣削车削”(Mill-Turn) 打开“铣削-车削工作中心”(Mill-Turn Work Center) 对话框。在此对话框中,“刀头数”(Number of Heads) 增加到 四,“主轴数”(Number of Spindles) 增加到二,并且每个刀头都分配有一 组刀具。因此,可在“图形”窗口中查看主刀轴、子刀轴和四个可配置的刀头。
•“操作”(Operations) - 单击“制造”(Manufacturing) ▶ “操作”(Operation)。在 “操作”(Operation) 选项卡中,单击“间隙”(Clearance) 定义彼此独立的“主 刀轴退刀”(Main spindle retract) 和“子刀轴退刀”(Sub spindle retract)。单击“原始点”(Home Point) 定义每个刀头的原始点。您也可以从“操 作”(Operation) 选项卡定义“主刀轴”(Main Spindle) 和“子刀轴”(Sub Spindle) 坐标系。
•NC 序列 - 以此为例,是因为它适用于功能区中的所有 NC 序列,单击 “车削”(Turn) ▶ “区域车削”(Area Turning)。从“区域车削”(Area Turning) 选 项卡,您可以分配希望使用的刀头,选择刀头的刀具,将刀具路径分配给主刀轴或子刀轴以及分配特定的坐标系。
同时,同步功能也得到了改进。在“模型树”中,预先选择参考具有两个或多 个刀头的机床的操作,然后单击“同步”(Synchronize)。选定操作将保持为突 出显示状态。或者,右键单击该操作并从快捷菜单中选择“同 步”(Sychronize)。“同步”(Synchronize)对话框随即打开,您可以在此对话框 中对不同机床刀头上的工序实施同步化。请注意,每个刀头各对应一列。您 可以从各个列中选择刀具路径,然后单击鼠标右键,并选择“在起点处同 步”(Synchronize at start) 或“在某个点处同步”(Synchronize at a point)。如果 选择“在起点处同步”(Synchronize at start),表示同步处理已准备就绪。而如 果选取了“在某个点处同步”(Synchronize at a point),“编辑同步”(Edit Synchronization)对话框会随即打开。对话框中的每个刀头都分配有一种颜 色,其与“图形”窗口中所显示的刀具路径的颜色相匹配。然后,您可以选择刀具路径上的点来同步刀具路径。单击“应用”(Apply)添加刀具路径同步。您 也可以从“同步”(Synchronize) 对话框单击“甘特图”(Gantt Chart) 来查看图表 格式的同步详细信息。
可使用“同步”(Synchronize) 对话框底部的控件来播放路径。
