一种新型开箱即用解决方案，适用于所有从事主动性维护工作的缆客户。 用户界面位置：单击“应用程序”(Applications) ▶ “线束制造”(Harness Mfg)。

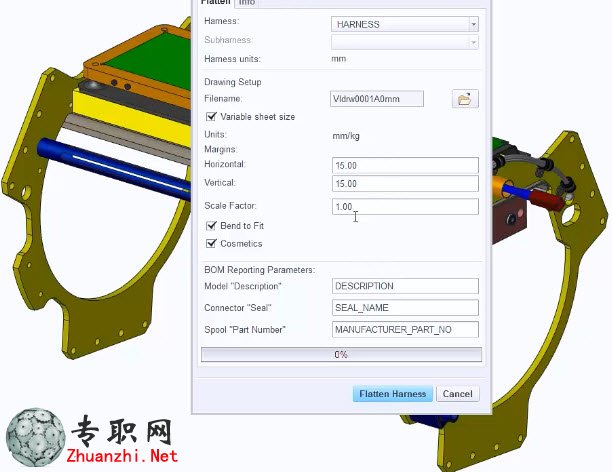

可轻松地为您的 3D 缆线束创建制造文档。选择“应用程序”(Applications) ▶“线束制造”(Harness Mfg) 打开 Harness Manufacturing Extension 对话框。 可使用此对话框中的选项来执行下表中的所述操作：

•“线束”(Harness) - 选择想要创建制造文档的线束。
•“子线束”(Subharness) - 选定线束包含子线束时，选择该子线束。
•绘图模板 - 单击   并浏览至模板或不执行任何操作而接受默认模板。
•“折弯拟合”(Bend to fit) - 折弯平整线束以使其适合页面大小。
•“修饰”(Cosmetics) - 选中此复选框以包括修饰特征，或清除此复选框以 不包括修饰特征。
“物料清单”(BOM)      中采用的默认参数有索引、数量、模型名称和说明。对于 “模型‘说明’”(Model "Description") 参数，可以映射 3D 零件的任意相应属性 来填充   BOM。如果对您的设置感到满意，请单击“平整线束”(Flatten Harness)。将生成一份完整详细的绘图，其中包含下表中描述的各项：
•起止列表
•每个元件的全尺寸视图和参考指定信息
•以前使用的页面模板
•每个连接器的引脚视图
•3D 装配环境中线束的三维视图
