可对曲面和曲线的连接进行计算。
用户界面位置：单击“分析”(Analysis) ▶ “检查几何”(Inspect Geometry) ▶ “连 接”(Connection)。
可使用“连接”(Connection) 来分析模型中曲线和曲面的“位置”(Position)、“相 切”(Tangency) 和“曲率”(Curvature) 连续性。可基于所需输入和公差来查看 不满足几何连接的地方。

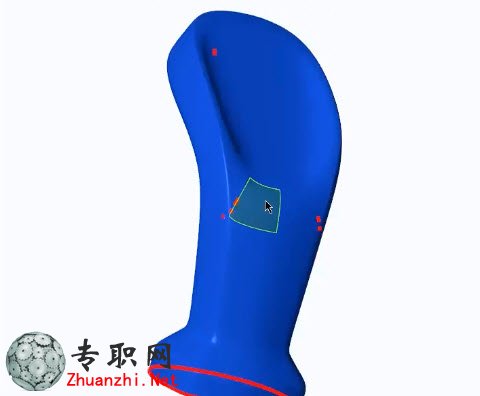

单击“分析”(Analysis) ▶ “检查几何”(Inspect Geometry) ▶ “连接”(Connection)来打开“连接分析”(Connection Analysis) 对话框。可分析曲面或曲线间的“位 置”(Position)、“相切”(Tangency) 或“曲率”(Curvature) 连接。例如，如果选 择“相切 (G1)”(Tangency (G1))，可对整个面组进行相切分析。要仅查看相切 失败的区域，请选择“仅显示失败连接”(Show only connections that fail) 复选框。相切失败的区域以红色显示。清除此复选框可查看以红色显示的相切失 败区域和以绿色显示的相切区域。要查看显示任何给定区域最大值的注解， 请选择“注解”(Notes) 框中的“最大值”(Maximal)。“位置”(Position)、“相 切”(Tangency) 和“曲率”(Curvature) 的公差值将出现在“公差”(Tolerance) 框 中。如果选择“曲率”(Curvature)，则可查看某些区域中的曲率中断情况。选 择“启用工具提示”(Enable tooltips) 复选框，如果将光标放在曲率中断的区域，则相应的中断位置会显示曲率值。
也可通过选择“显示波峰”(Show Spikes) 来将结果显示为波峰。
