可将“自由式”(Freestyle)    几何与曲线和边对齐。 用户界面位置：在“自由式”(Freestyle) 特征内部，单击“对齐”(Align)。

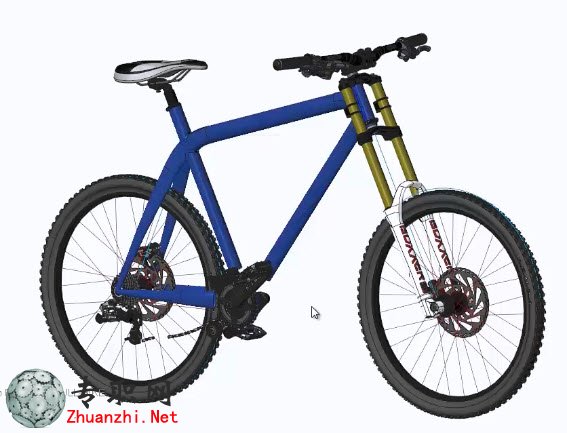

在“自由式”(Freestyle) 中，可将“自由式”(Freestyle) 控制网格与外部曲线和 边对齐。因此，您能够以参数化方式控制您的自由式几何。例如，如果正在 处理自行车模型，您可能希望在踏板周围构建曲面。可通过相邻几何以参数 化方式定义这些曲面。激活零件后，可使用“自由式”(Freestyle)      来构建此几 何。以球形开始，您可构建靠近相邻曲面的几何。在这种情况下，零件为对 称模型，您可对其进行镜像。完成对零件的镜像操作后，可选择您想删除并 保持打开状态的面。然后，可选取开放环的边，并将这些边与相邻几何的边 对齐。对齐后，可指定“自由式”(Freestyle)      几何与周围几何之间的连续性。 在此示例中，您可创建一个法向连接。建立法向连接后，可继续对形状做精 细化处理。您还需要定义踏板的位置。几何再次闭合时，可对齐几何的外部 边。进行一些最终的调整后，几何即创建完毕。随后可返回至顶级装配，并 对驱动框架形状的骨架模型进行更改。重新生成后，“自由式”(Freestyle)几何也将进行更新，使其与周围几何保持连接和相切状态。
