骨架折弯”(Spinal Bend) 用户界面已实现现代化,并增添了可保留原始几何 长度的选项。
用户界面位置:单击“模型”(Model) ▶ “工程”(Engineering) ▶ “骨架折弯”(Spinal Bend)。
“骨架折弯”(Spinal Bend) 具有现代化的用户界面和增强功能。

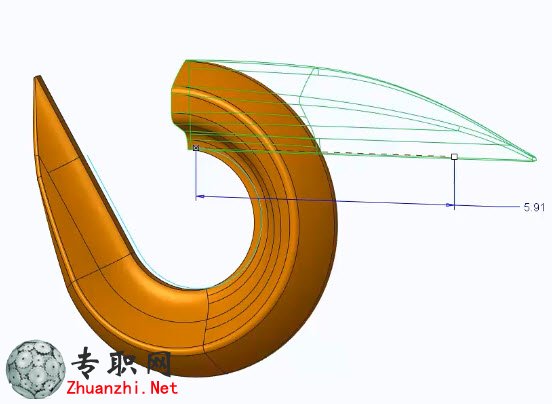

默认情况下,“骨架折弯”(Spinal Bend) 工具会沿骨架折弯选定几何的所有部 分,以匹配骨架长度。如果骨架比几何长,会沿骨架拉伸几何。如果骨架比 几何短,会沿骨架压缩几何。默认情况下,此工具会折弯选定几何的所有部分,不过,您可以选择按照指 定深度或根据参考仅折弯部分几何。您也可以选择保留折弯几何的原始长度,而不将其调整为骨架长度。您也可 以选择移除几何的展平部分,或将其保留。
