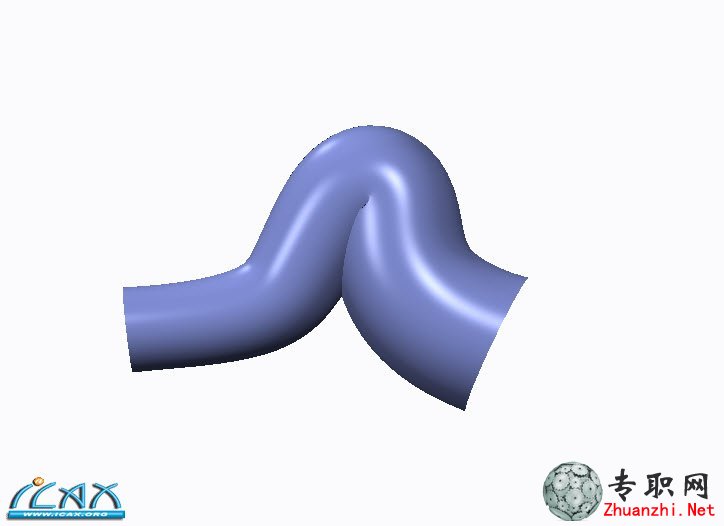

用过Creo的扫描功能的朋友都知道，在扫描过程中，如果引导线的转弯半径小于扫描截面半径时，扫描出来的曲面就很容易产生自交现象。
如下图示：
接着，在造型里面绘制辅助曲线
最后，把曲面补光顺
最终效果
如下图示：
要解决此种现象，最好的办法就是增大转弯半径或减小截面半径。但有时候改这两半径后，往往又保证不了产品的外观。在这种情况下，我们就只能采用最基础也最考验功力的切补法了。
下面和大家分享下我的做法

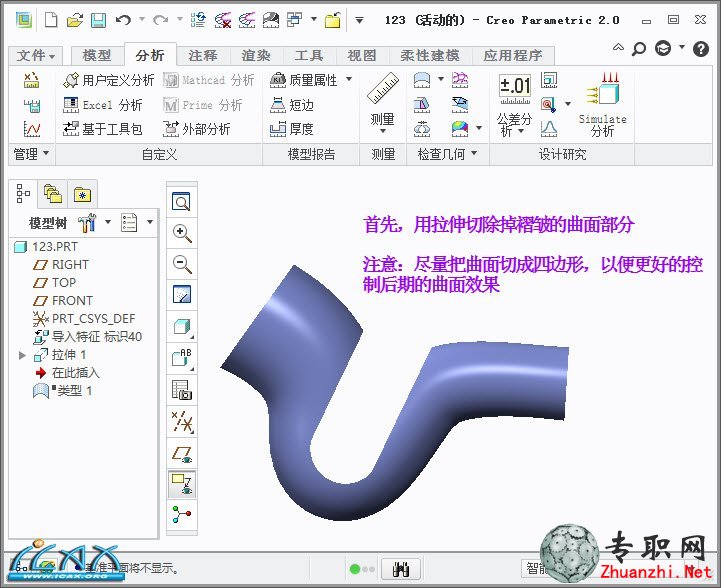

首先，用拉伸切除掉褶皱部分，此处尽量把曲面切成四边形状，以便后续能补出高质量的曲面。

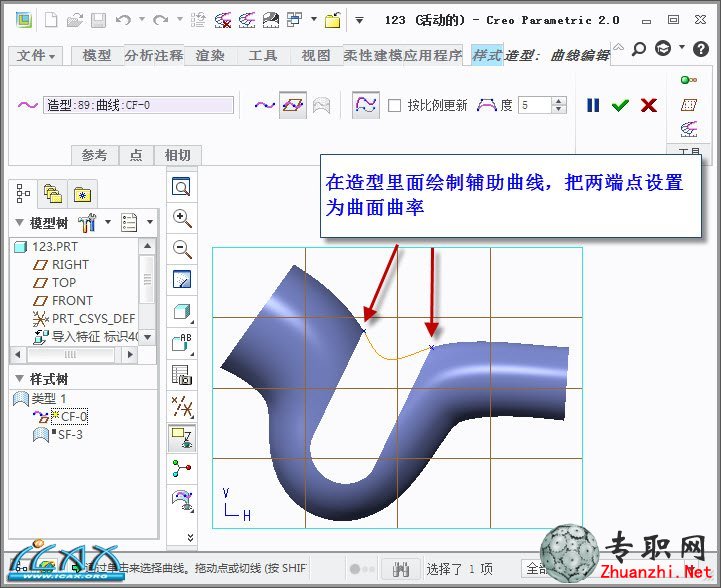

接着，在造型里面绘制辅助曲线

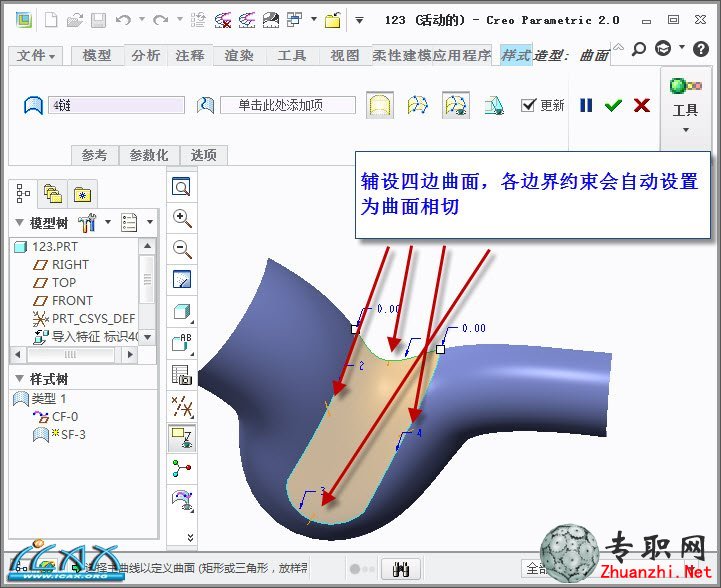

最后，把曲面补光顺

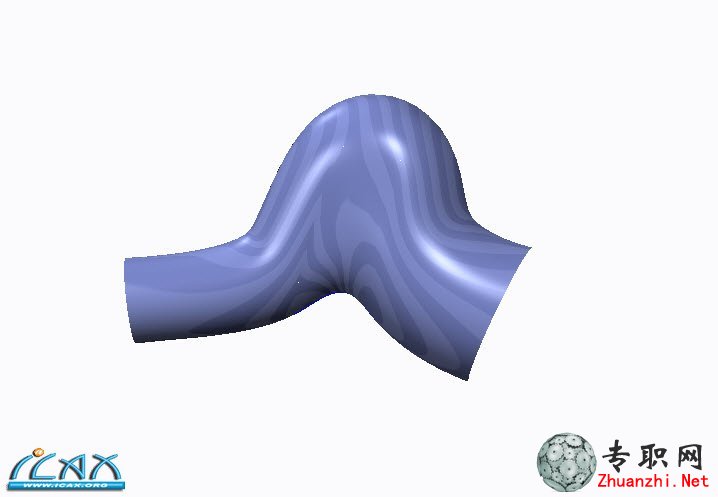

最终效果
