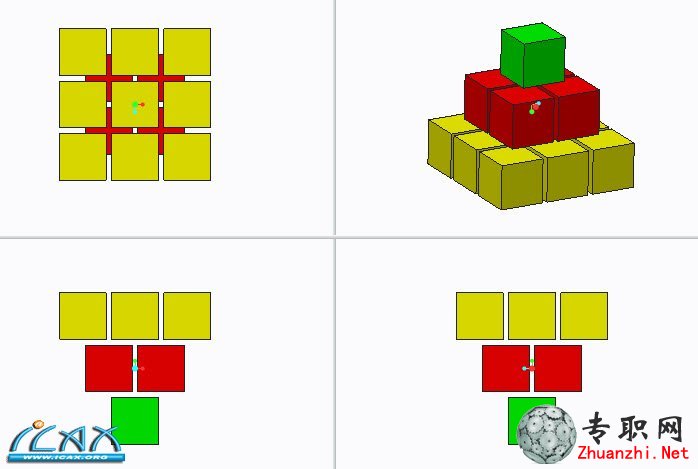

分析案例我们可以看出，底端黄色方块相对顶端绿色方块而言，只是发生了位置变化，也就是除了X、Y、Z方向的位置不同外，形状是一致的。因此我们可以知道，本题的关键尺寸为：X、Y、Z方向的位置尺寸。
由于本题有三个方向的位置变化，而通常的尺寸阵列只能同时向两个方向变化。因此，要想解决本题，我们应该用相对灵活的【Creo2.0表阵列】。
下面和大家分享下我的Creo2.0做法：

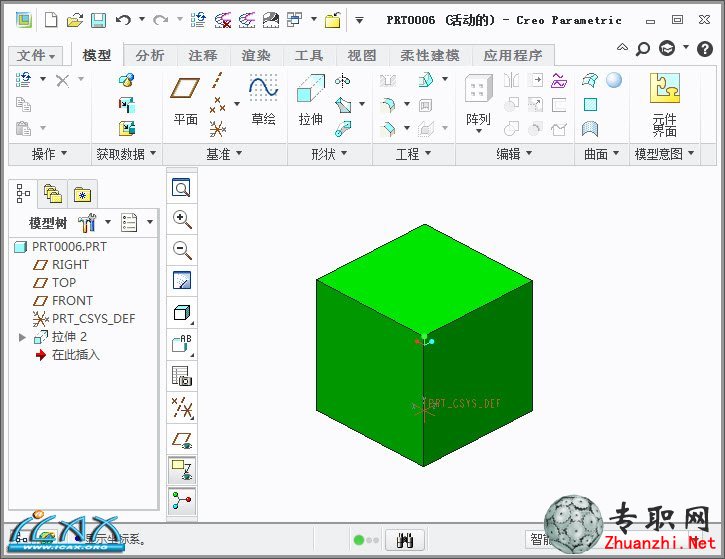

首先，拉伸出一个连长为9mm的基础方块

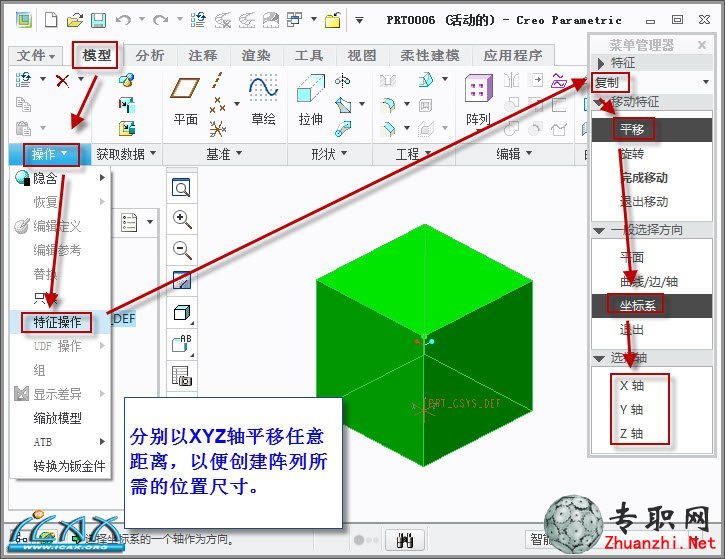

接着，用【特征操作】创建阵列所需的三个方向驱动尺寸

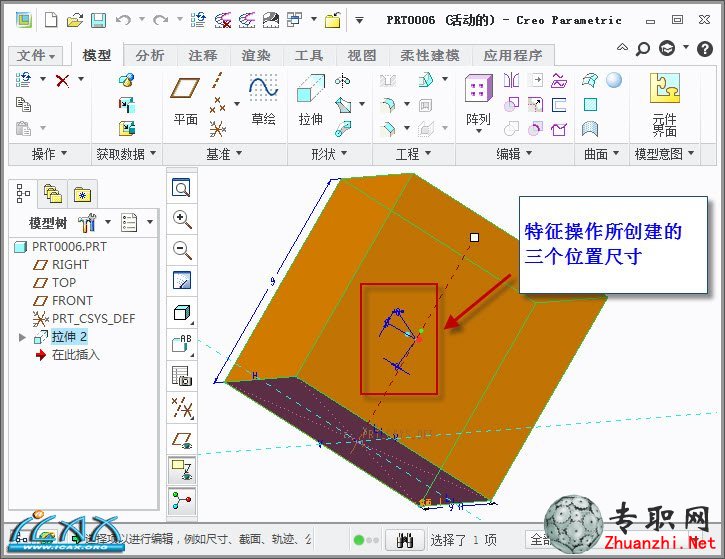

创建后的三个驱动尺寸分别是：X、Y、Z方向的平移尺寸

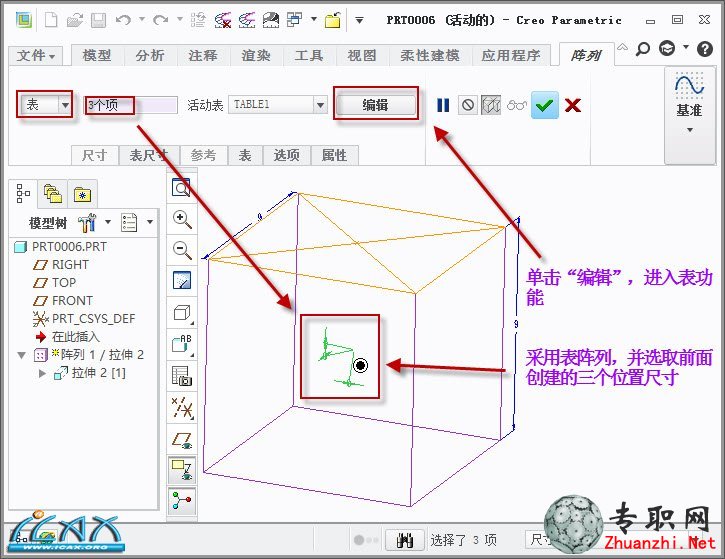

使用【表阵列】，选取上面所创建的三个驱动尺寸后，单击“编辑”进入表功能

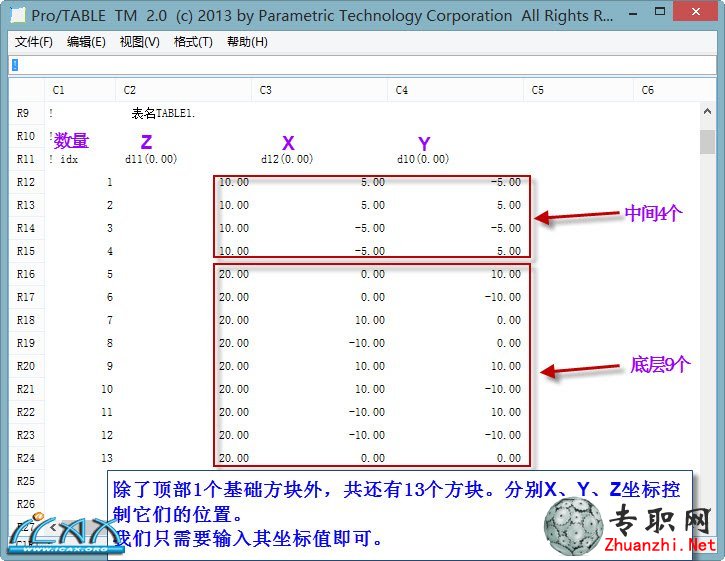

在表中输入各位方块的相对于坐标系（即基础方块）的位置尺寸后，打勾即可

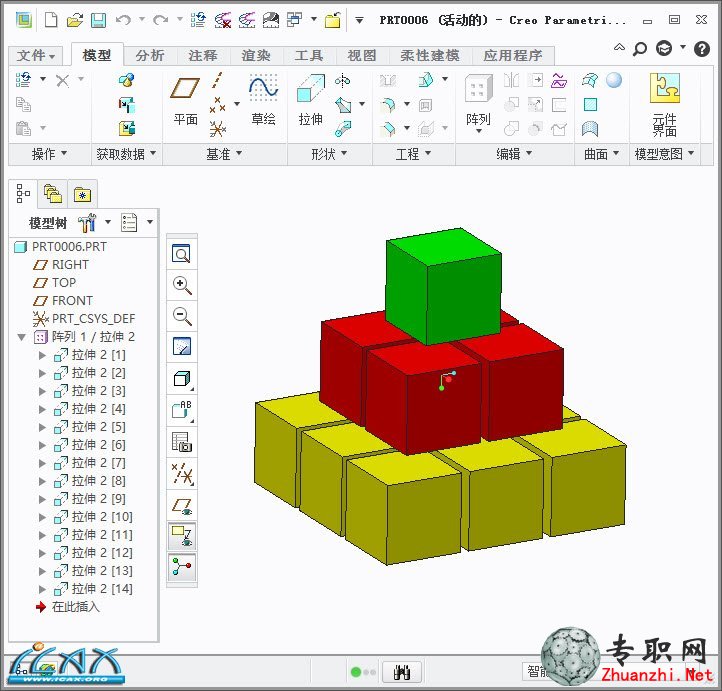

最终效果
