奥运五环（Creo2.0阵列） _ 图文教程下载

跳转至下载链接

奥运五环（Creo2.0阵列） _ 图文教程下载
  • 资料作者: 专职网
  • 文件大小: 1 MB
  • 所属栏目: Creo
  • 教程语言: 简体中文
  • 下载次数: 次
  • 资料评级: ★★★☆☆
  • 更新时间: 2013-05-30
  • 下载授权: 免费下载
  • 本站网址:www.zhuanzhi.net
进入下载页面
分享到：QQ好友QQ空间微信新浪微博腾讯微博百度新首页百度贴吧复制网址

支持(0) 反对(0)

当前位置：专职网 > 软件教程 > Creo > 奥运五环（Creo2.0阵列） _ 图文教程下载

详细介绍：


分析五环布局，我们可以知道：五环由两排组成，且两排的角度不同。因此，要想用阵列完成此题，我们要抓住以下三个关键尺寸，分别是：X方向的位置尺寸、Y方向的位置尺寸及X方向的角度尺寸。

由以上分析可知：阵列需要三个关键驱动尺寸，一般的旋转特征所产生的尺寸显然不能满足要求，所以我们需要通过【特征操作】来创建这三个尺寸。

下面和大家分享下具体作法：

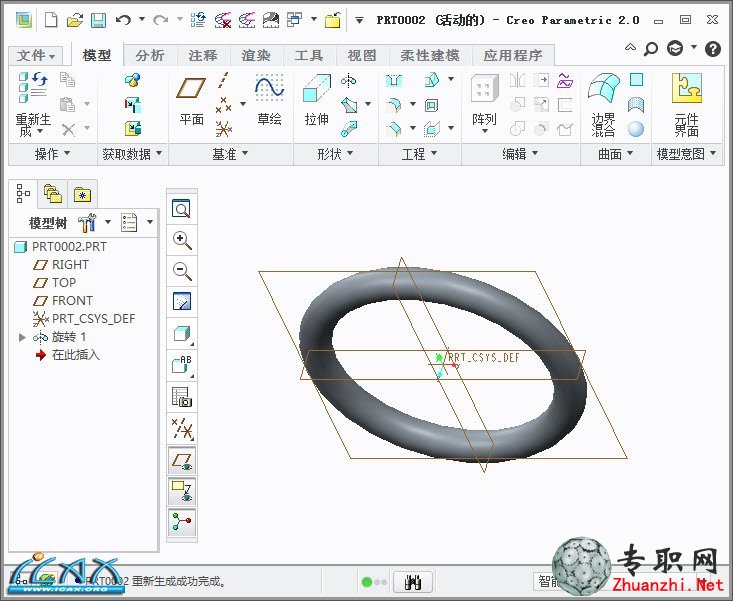

首先，旋转出基础环

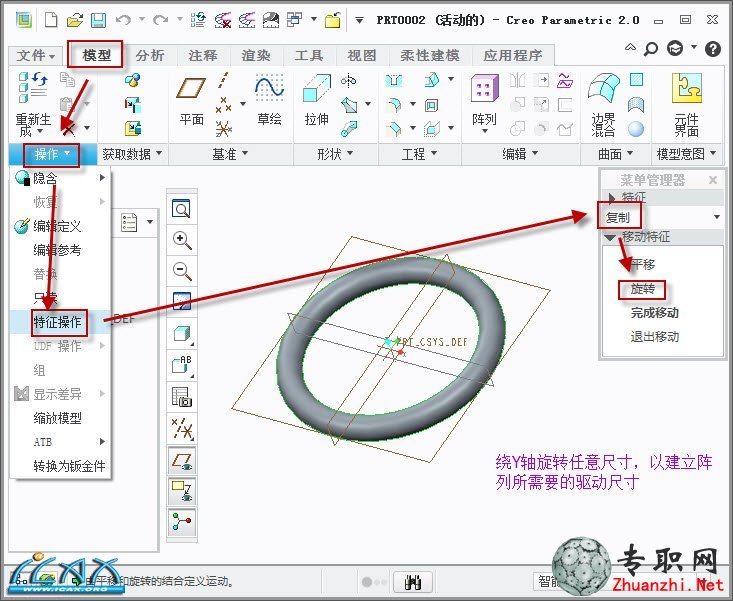

使用【特征操作】建立X方向的角度尺寸

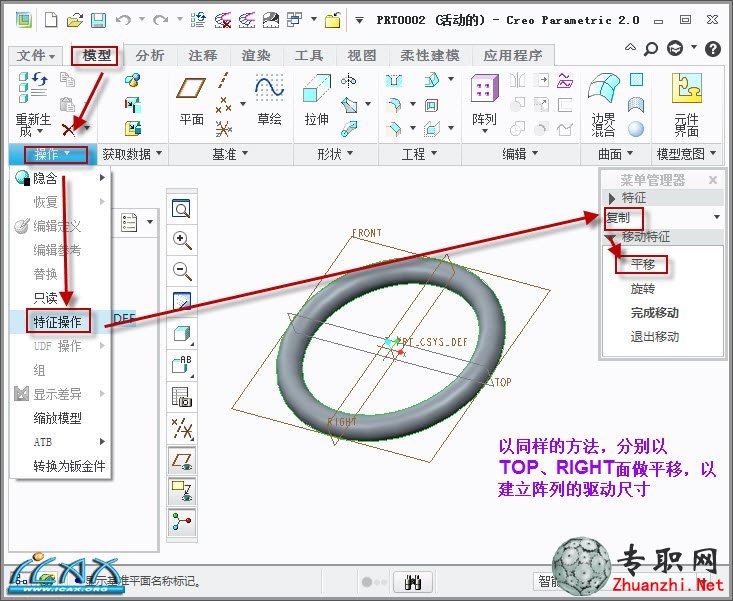

使用【特征操作】建立X方向的位置尺寸、Y方向的位置尺寸

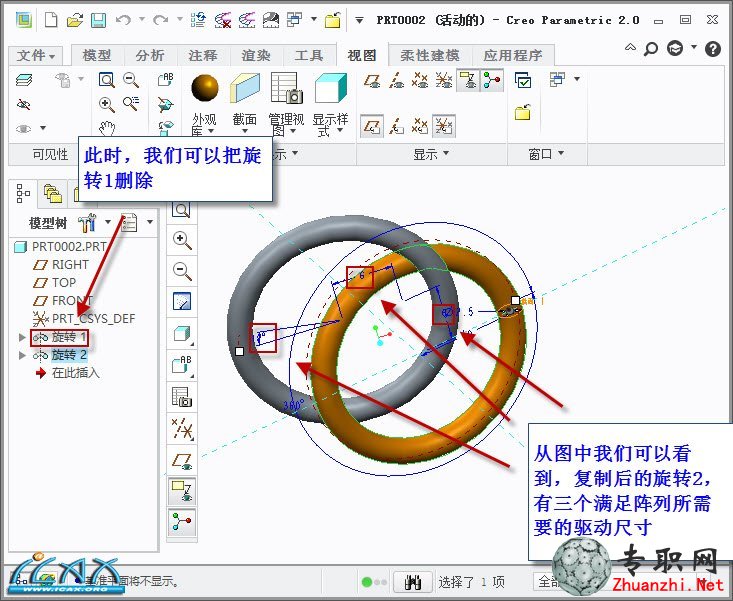

复制出来的旋转2，包含三个关键驱动尺寸

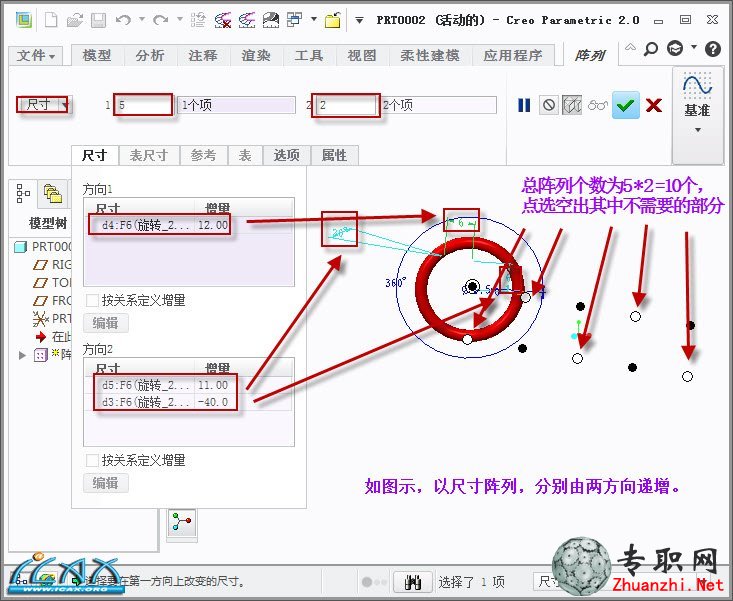

以尺寸阵列的方式，完成阵列

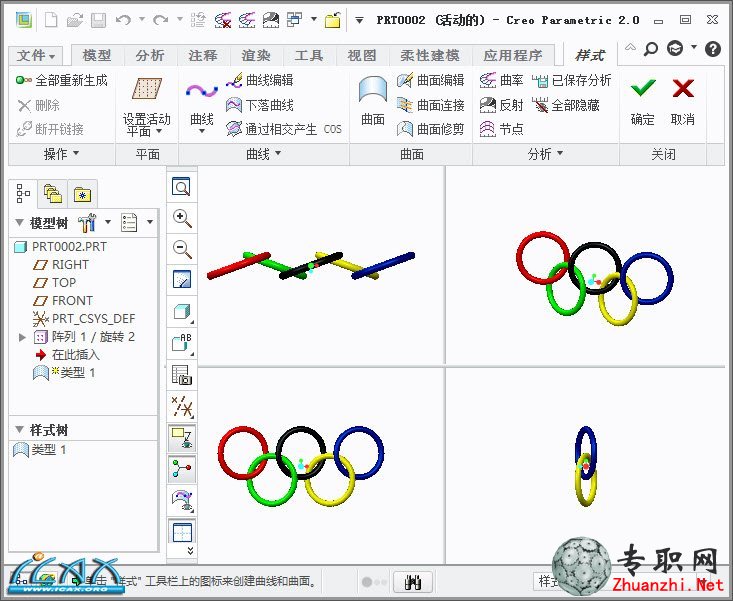

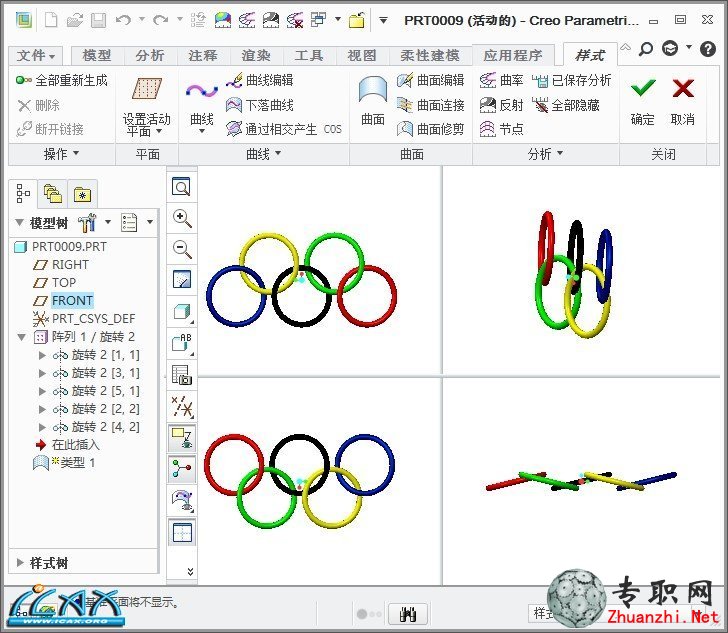

最终效果
