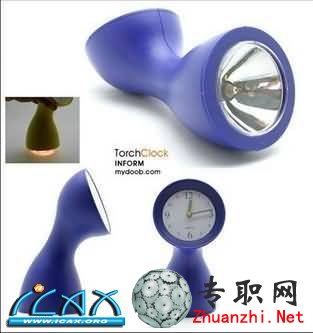

从图中，我们可以看出，整个产品的形状如同一个被折弯的哑铃，两头大中间小。如果用一般的建模思路，就是先构线，再构面，这种方法会比较耗时点，而且产品的外观质量，直接取决于线条的质量。而使用“骨架折弯”来做的话，出来的效果不仅会比较好控制，而且效率也会高很多。
演示下操作过程

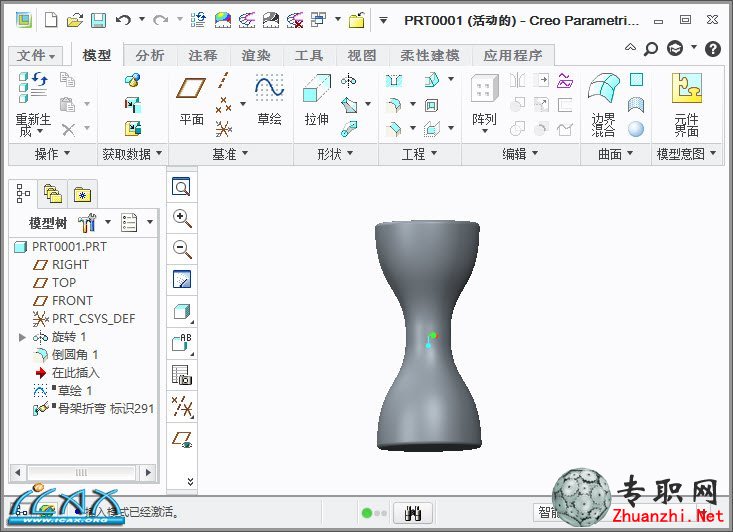

1. 首先我们旋转出主体的形状

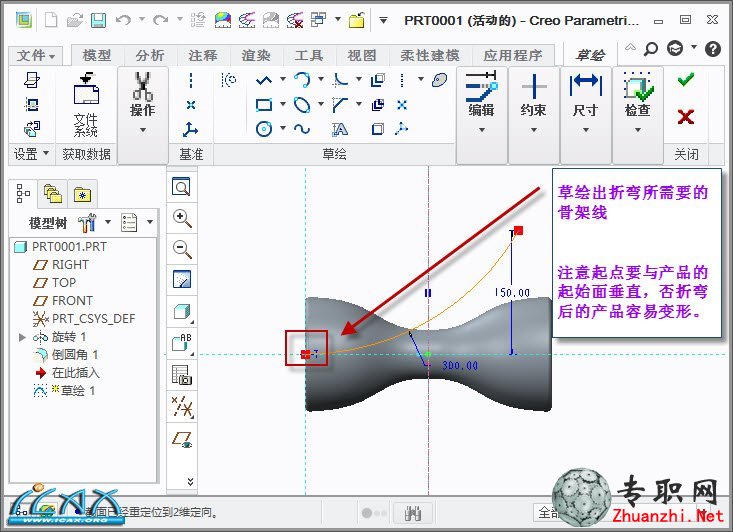

2. 草绘出折弯所需要的骨架线

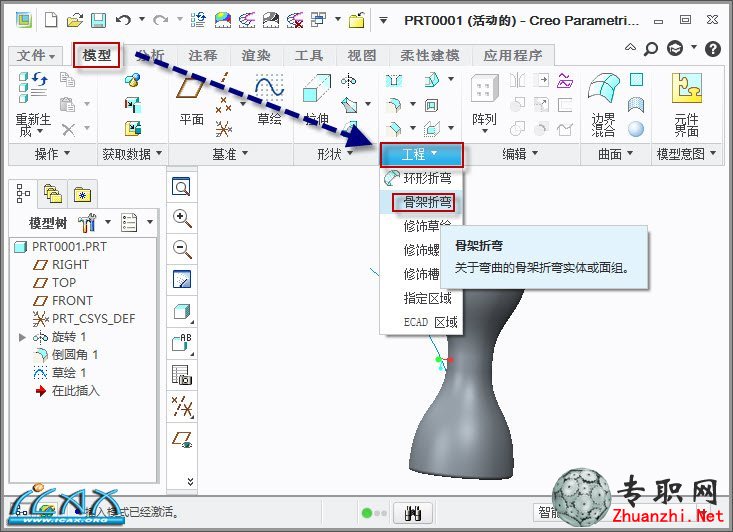

3. 接着调用“骨架折弯”

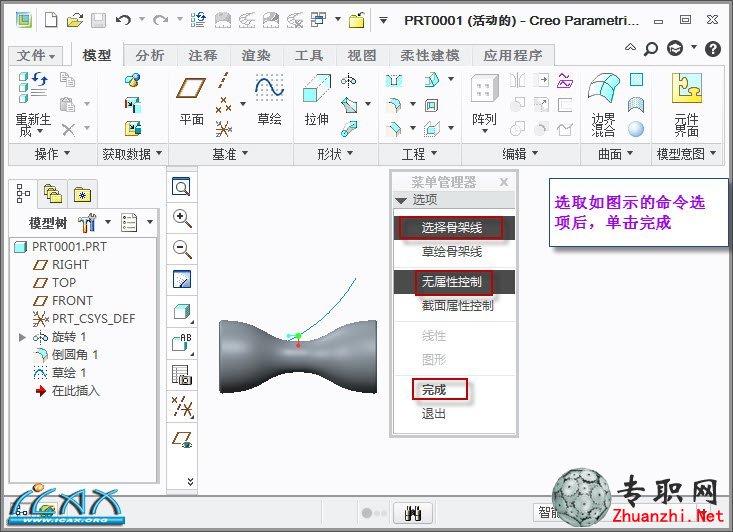

4.在弹出的属性对话框中，默认系统的相关属性，单击完成。

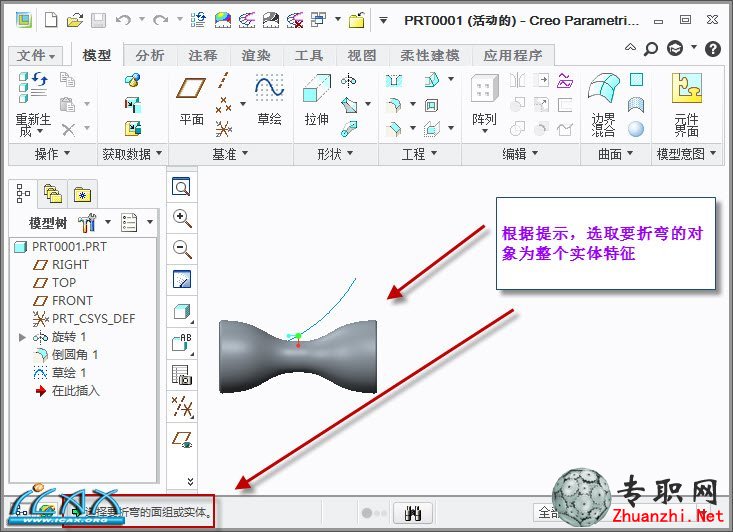

5.选取要折弯的对象

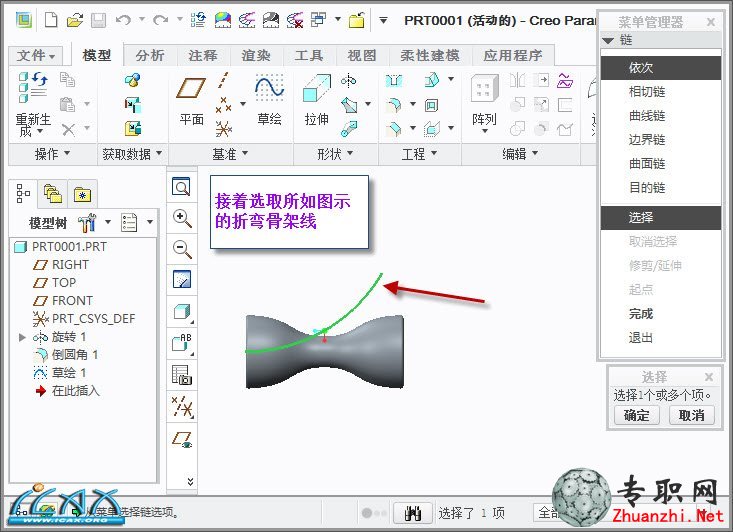

6.接着选取折弯所需要的骨架线

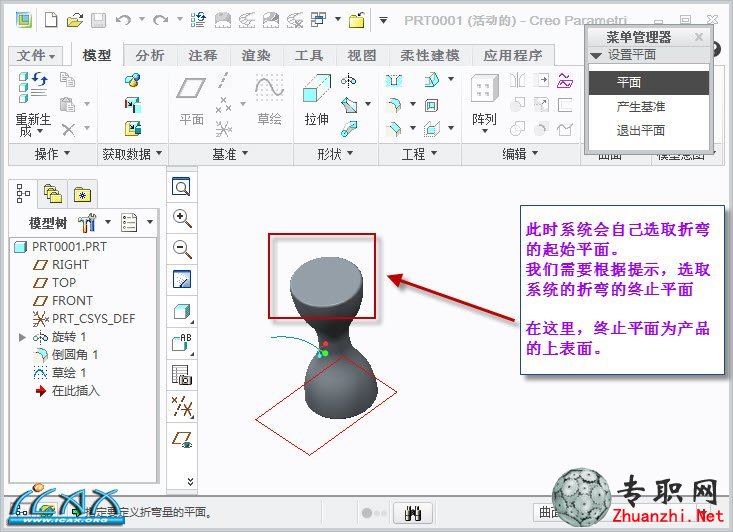

7.选取折弯的终止平面即可

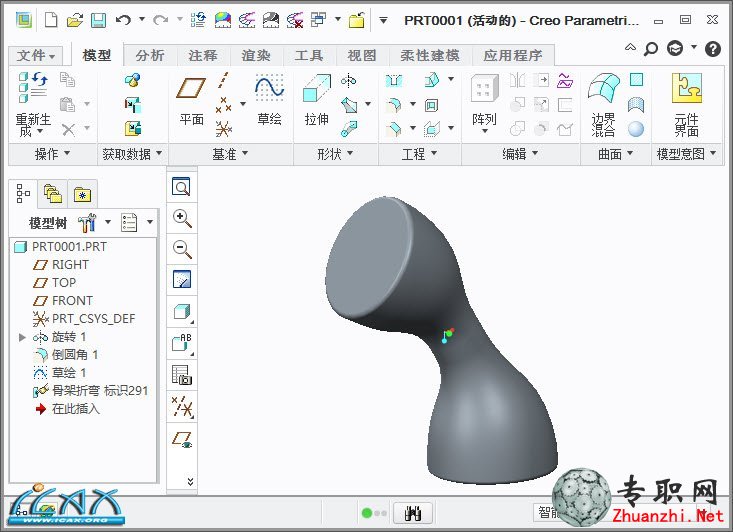

8.最终效果图
