创建阵列表
阵列表是通过在 Creo Parametric 的 Pro/TABLE 编辑器中以列表格式指定阵列实例而创建的阵列。您可以使用阵列表创建复杂或不规则的特征、元件或组阵列。通过使用阵列表，您还可以针对相同的参考 (如阵列导引) 为阵列中的每个实例指定绝对尺寸，从而控制单个实例的位置。
您可以在“装配”模式中使用阵列表来阵列化装配特征和元件。阵列表和族表不同。阵列表只可以驱动阵列尺寸。必须取消成员的阵列才能让它们各自独立。您也可以将阵列表纳入到族表中，让特定的族表实例可以使用指定的阵列表。
指定表尺寸

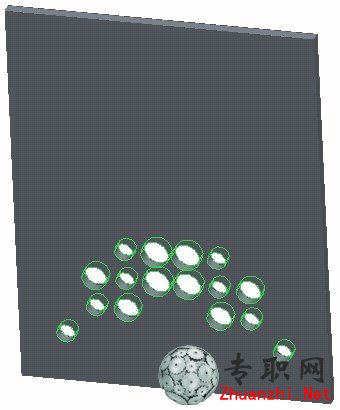

阵列表与族表相似。在族表中，必须指定要因实例不同而变化的项目。在阵列表中，必须指定要因阵列成员不同而变化的特征尺寸。例如，如果知道孔特征的直径必须针对不同阵列成员变化，必须指定孔直径尺寸在阵列表中有所变化。或者，如果知道阵列成员必须垂直增长，必须指定可启用此阵列成员增长方向的特征尺寸。按 CTRL 键可将多个尺寸添加到阵列表中。可在操控板的“表尺寸”(Table Dimensions) 选项卡中查看添加的尺寸，如图 1 所示。

使用 Pro/TABLE 编辑器编辑表格

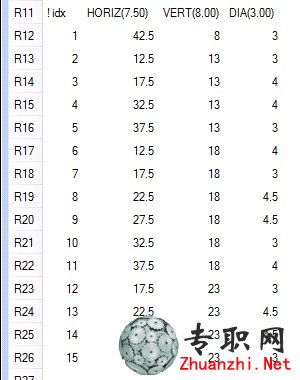

编辑阵列表时，系统会使用已指定的“表尺寸”启动 Pro/TABLE 编辑器，如图 2 所示。每个“表尺寸”都以其被选择时的顺序置于各自的列中。系统会自动创建第一列，标题名称为 idx。这只是阵列成员的索引编号，从值 1 开始。每个阵列成员必须包含一个索引编号，并且每个索引编号必须是唯一的。阵列表从 0 (导引实例) 开始编号，但不会在表格中显示这个实例，因为您无法使用表格来修改此实例。

在 Pro/TABLE 编辑器中，每个阵列成员都位于其自身的行中。根据需要针对每个阵列成员编辑“表尺寸”(Table Dimensions)。指定 "*" 值可使阵列实例的“表尺寸”等于该阵列导引的“表尺寸”。距离值从阵列导引进行量测。完成阵列表的编辑后，必须在 Pro/TABLE 编辑器中单击“文件”(File) > “退出”(Exit) 来保存表格并返回至 Creo Parametric。“文件”(File) > “退出”(Quit) 可中止所有变更。

先将阵列创建为“尺寸”阵列，然后编辑“尺寸”阵列的定义并将其类型改为“表”(Table)，这是有益的。自动执行此操作可传播具有“尺寸”阵列中所有阵列成员以及已使用尺寸值的阵列表。然后可以从表格中删除阵列成员行并添加其他“表尺寸”。
创建阵列后，您可以随时修改表阵列。编辑表阵列时，您必须了解可变和不变尺寸间的差异。可变尺寸列在阵列表中，可随不同的实例变化。阵列化特征的全部其它尺寸都是不变尺寸。在全部实例中，不变尺寸的值都相同。您对可变尺寸所作的更改只会影响到包含该可变尺寸的实例，且表格也会随新值更新。但您对不变尺寸所作的任何更改都会影响到全部实例。
隐含或删除表格驱动的阵列将会隐含或删除阵列导引。
