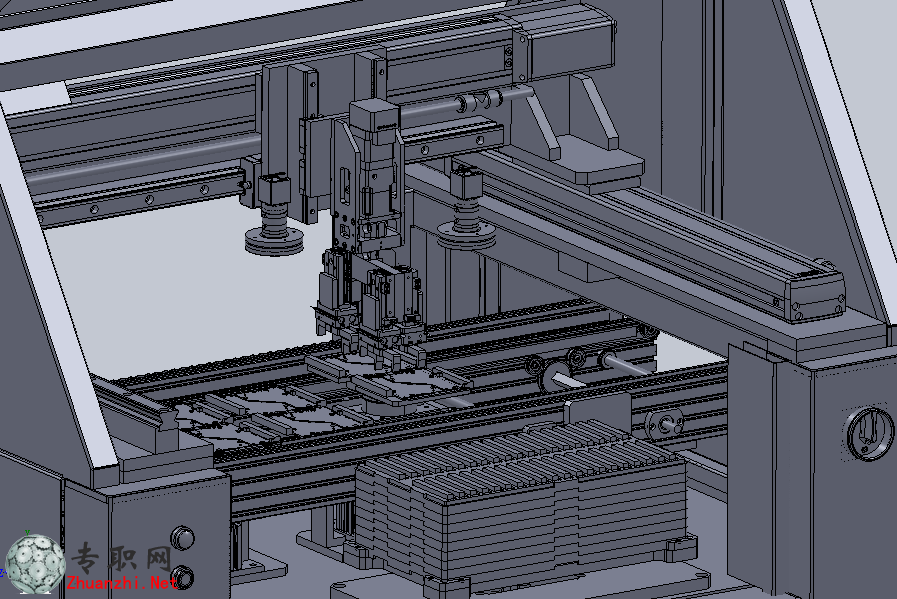

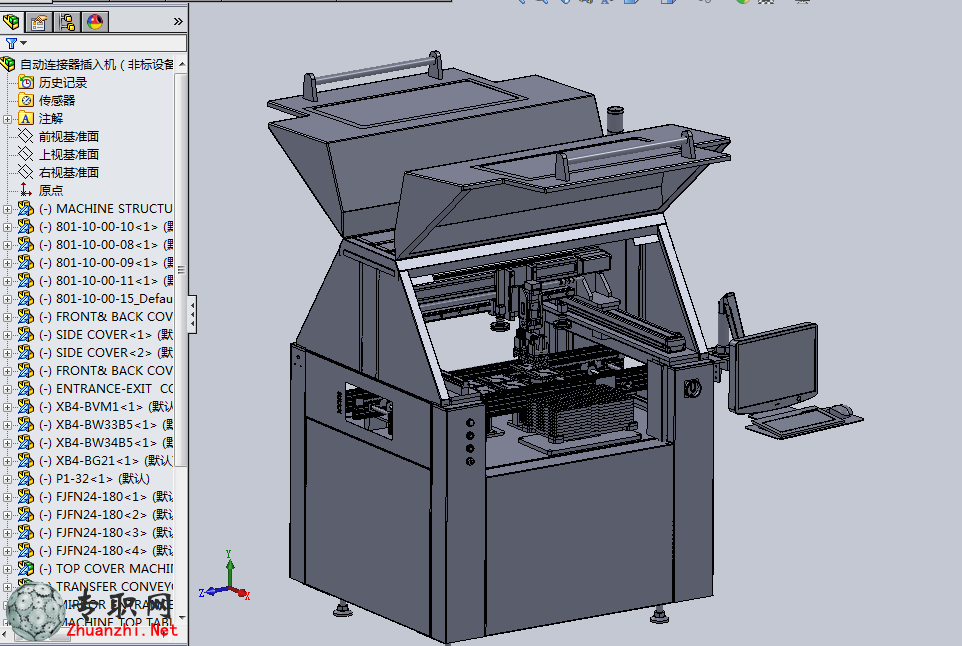

插件机非标设备 自动连接器插入机设计模型包括机台、供线单元、整线单元、切线单元、刻沟单元、固定单元、模具、气缸动力单元及自动送料单元所组成，具有低成本容易维护、工作精准、进料及退料自动作业的特点。 其特征在于，包含： 一机台，包括一固定架体、一被装设于固定架体上的气缸单元及一与气缸 单元的活塞杆一起移动的滑动架体； 一供线单元，设于上述固定架体的顶部，且具有至少一个金属线卷； 一整线单元，位于上述供线单元之下，用以将金属线卷的弯曲金属线 整形成笔直金属线； 一刻沟单元，具有一对枢装在上述滑动架体上且位于整线单元之下的 拑夹元件，且拑夹元件经常地夹住笔直金属线； 一模具，具有一容置工作件的导槽，且可移去地安装在机台上，当气 缸单元被驱动时，滑动架体和刻沟单元与气缸单元的活塞杆一起向下移动， 并可将金属线插入在模具上的工作件的贯孔中； 一切线单元，是装设于上述固定架体上，且介于上述刻沟单元与上述 模具之间，且可被驱动将金属线切断； 一气缸动力单元，被安装在上述固定架体上且用来驱动上述气缸单 元，使气缸单元带动上述滑动架体而将金属线插入到工作件的贯孔中，并 借由上述切线单元将金属线切断。 　不包含参数，但是可以编辑，可以用SOLIDWORKS2010打开，绘很不错的学习资料。
