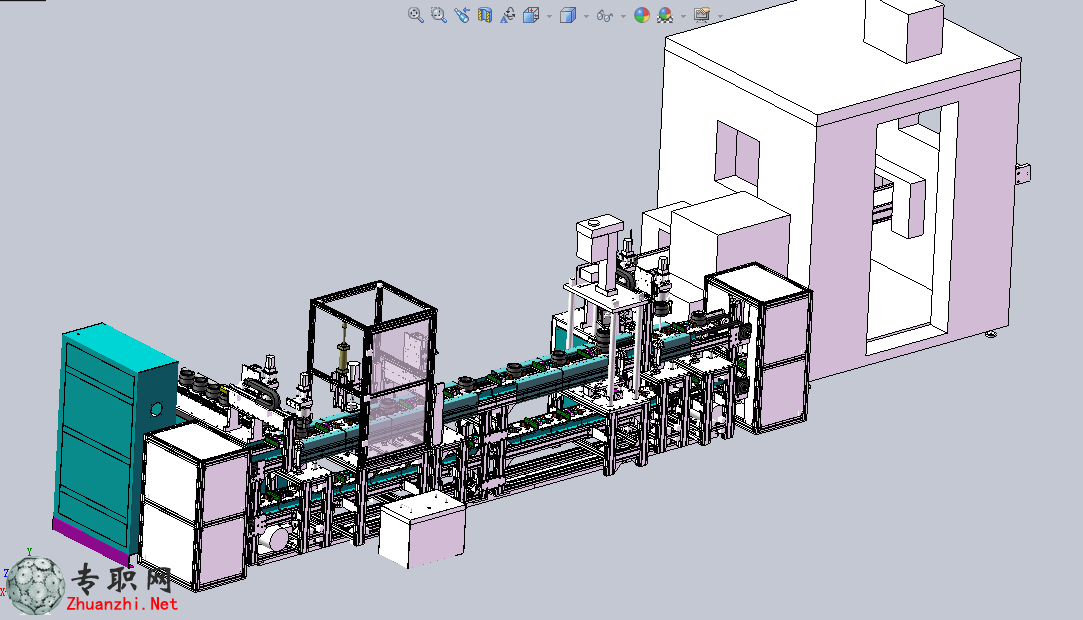

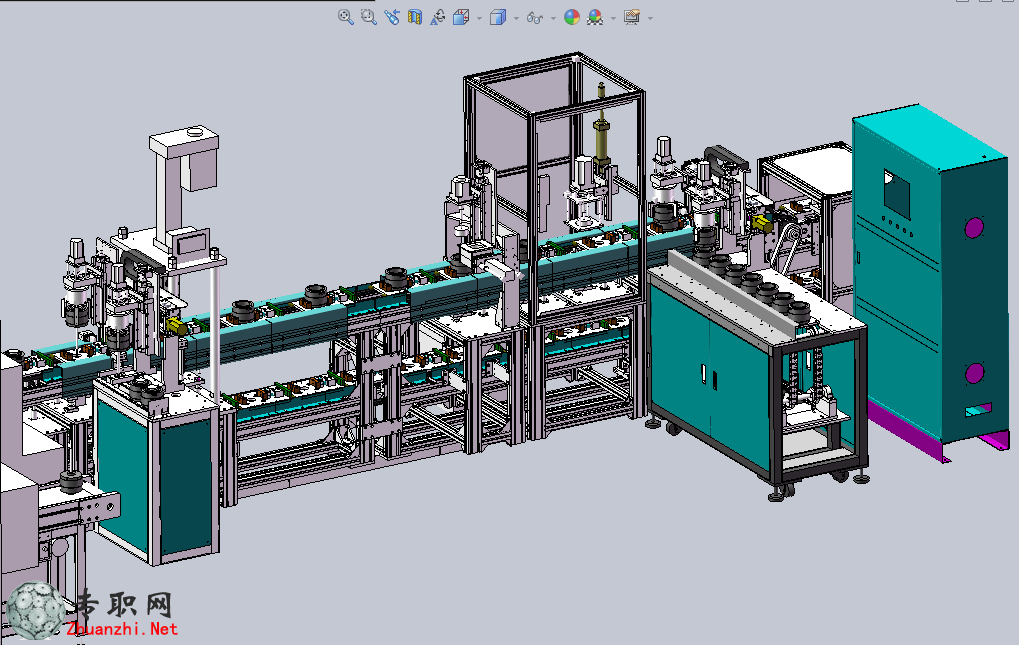

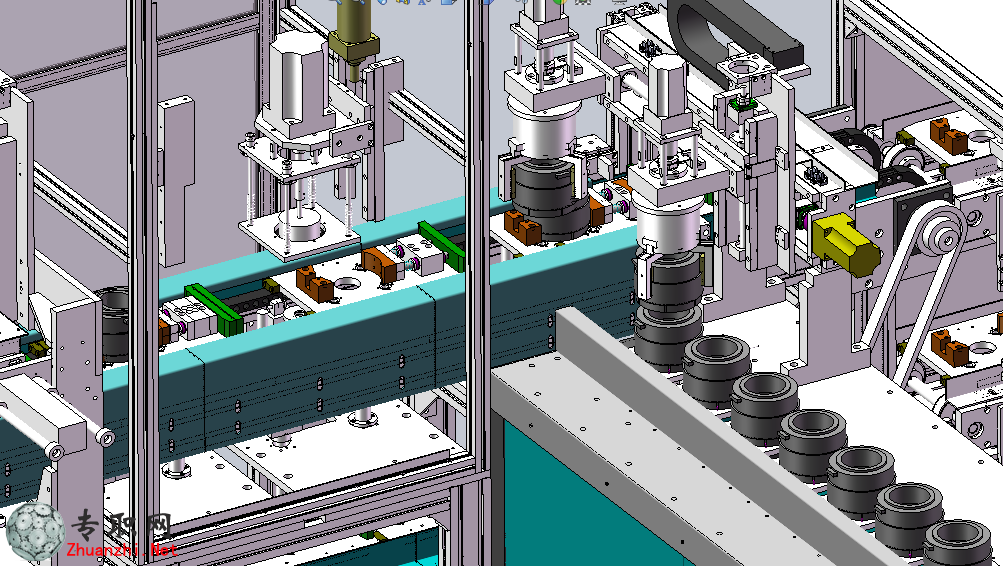

全自动定子轴装配流水线，该模型含工程图，还有清单bom是一款大型非标组装线，自动化非标组装生产线各种复杂零件的组装。

非标自动生产线全自动定子轴装配流水线工作原理及动作顺序：

A、专用工装板从升降台进入工装板栈存区。

B、当放置BMC定子的工装板为空时，工装板从栈存区进入该工位。（阻挡器阻挡工装板，工装板停止，下同）机械手将BMC定子（共2套）分别放入专用工装板的相应位置，踩下脚踏开关，工装板下行，进入下一栈存区。

C、当放置转子、PG板和BB盖工位为空时，工装板自动进入该工位，然后脚踩脚踏开关，工装板自动运行到下一工位暂存区。

D、当放置压BB盖工位为空时，工装板自动进入该工位自动压BB盖检测窜动量等，压好后然后脚踩脚踏开关，工装板自动运行到下一工位暂存。

E、当性能检测工位为空时，工装板自动运行到此工位，人工检测性能，性能检测完成后，然后脚踩脚踏开关，工装板自动运行到工装板升降台栈存区。

F、执行下一循环。

3、线体总长度为5米（含两端的升降台）(以实际设计为准)，总宽度为300mm(以设计尺寸为准)（不包括两端升降台的突出部分），上层包含工装板高度为800 mm(以实际设计为准),两层之间高度为400mm(以实际设计为准)。线体的支撑脚架高度可调，调节范围±30mm。

4、线体采用双层回板式结构，上层为电机传输用，下层为工装板快速回板用。

a、线体用滚子链传动；用独立的动力驱动。
