全自动SMT在线式/离线式ICT和FCT双层自动测试机3D模型_SW设计_SLDPRT/SLDASM/STEP下载

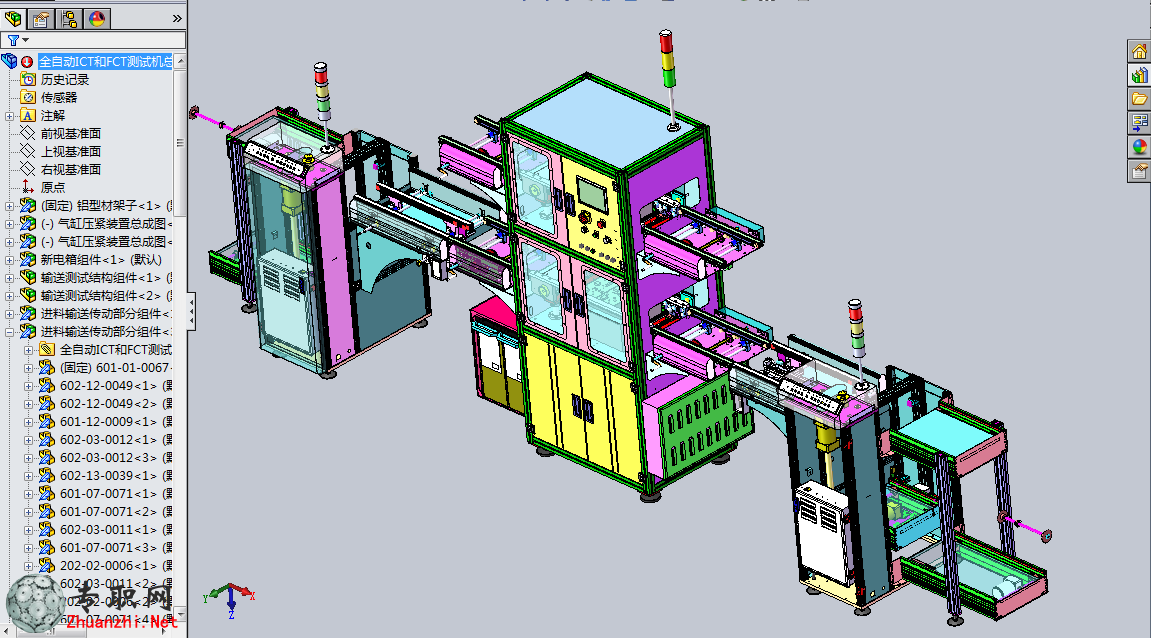

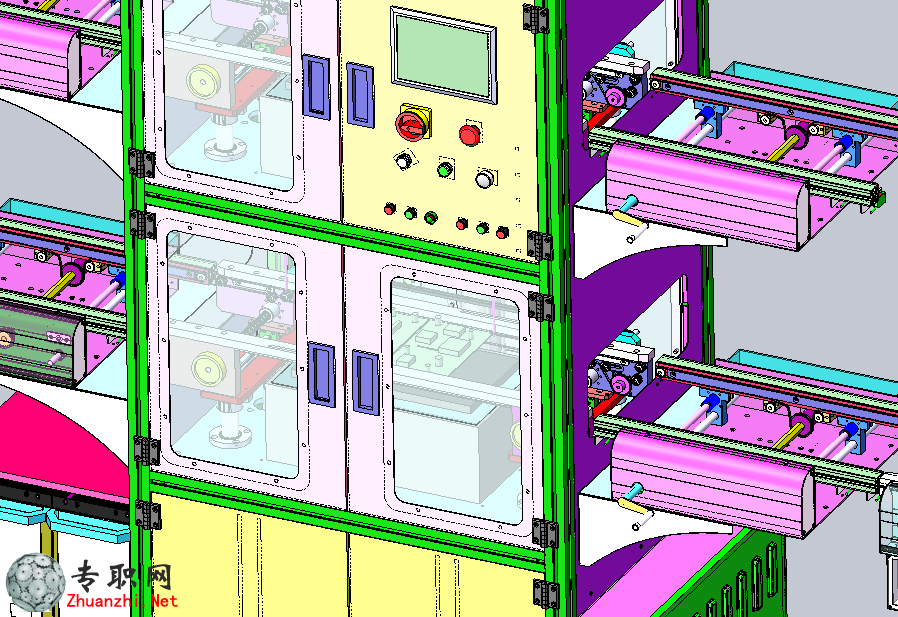

SolidWorks设计SMT在线式iCT和FCT双层自动测试机设备是一款多功能全自动ICT和FCT测试机，设备是一款多功能的测试机可以在线式作业也可以离线作业，功能原理是：PCB板从接驳台进入到测试机内由感应器检测到有板，设备内的输送带气缸带动整套个皮带线和PCB下降到底部的测试针板中让PCB板的焊点全部和探针接触开始测试，同时PCB板上方的气缸也下降把板压到位进行测试，几秒钟过来测试完成气缸带动输送带上升到原位，表示测试完成PCB板开始流出到下料接驳台位置处，由下料送板机开始收料，如果前端检测到不良品时，当板流出后设备报警此时收板板并不会把板收走，需等人工把不良品取走，此设备的工作原便是这里循环作业，其它功能包括有：PCB电路的ICT FCT不良测试，线路板的短路故障，电容电感的一些高压测试等，线体分四段组成分别为，PCB上板机到接驳台送板板再到线体测试机，下料接驳台，下板机四部分组成的线，主要是介绍一下测试机，因为测试机是双层的这里只有底层是可以工作的，上面那一层需要用的话需把前后两个接驳台换成升降机就可以实现上下同时作业。该设备完整模型+零部件BOM，非常值得借鉴。
