非标自动化工装流水板组装点胶机流水线设备3D模型_SW设计_SLDPRT/SLDASM/STEP文件下载

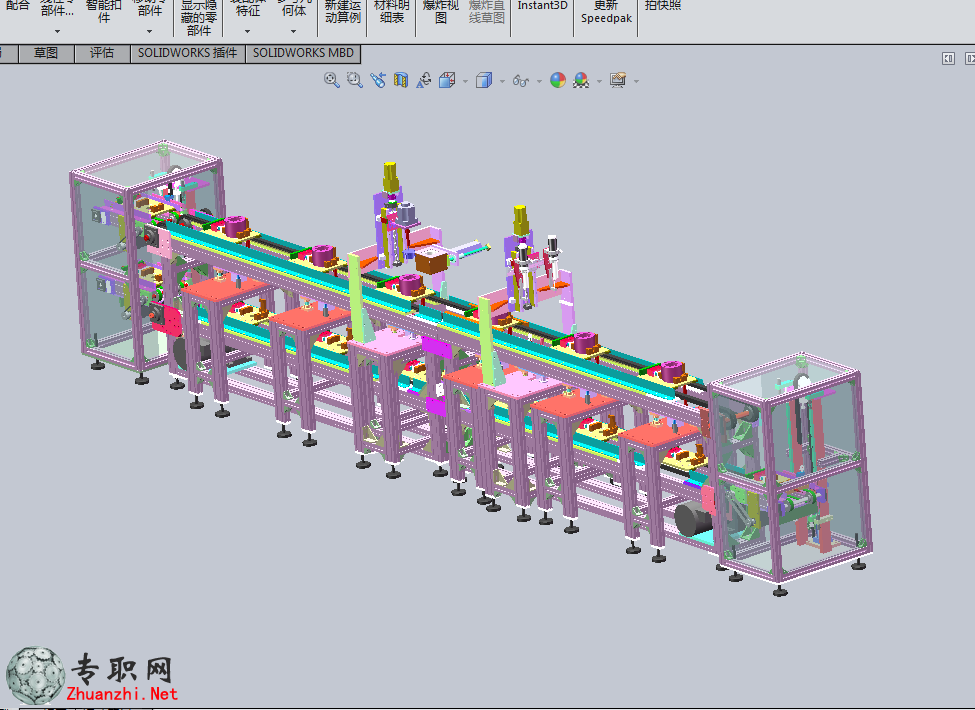

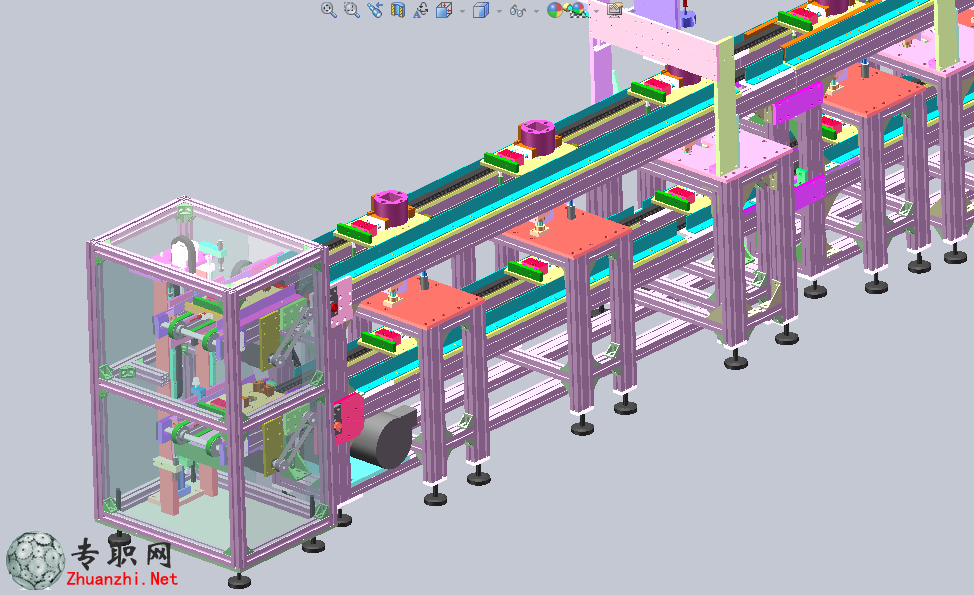

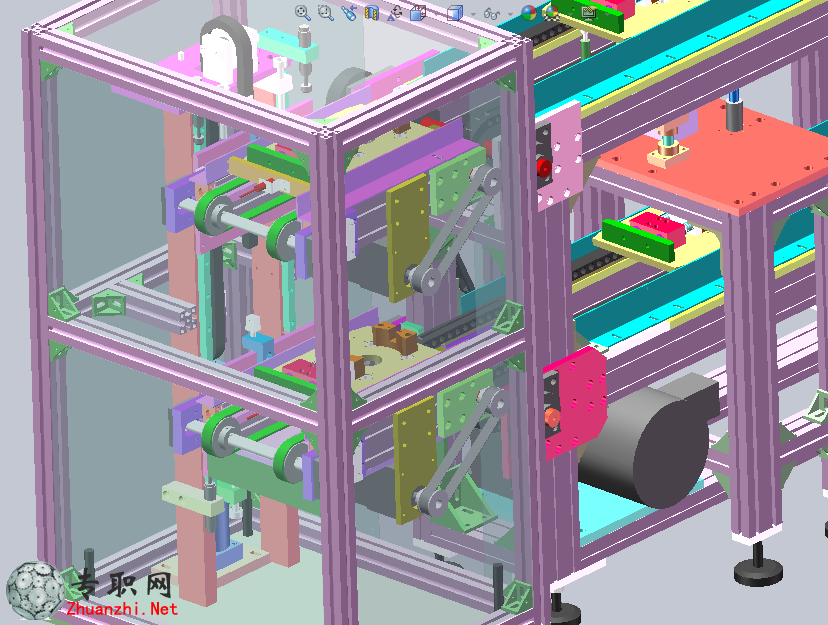

自动化组装点胶流水线升降机工装流水板形式循环作业示范全套图纸, 非标自动化组装点胶流水线，主要是是能够很好的完成各种部件的装配，总条线的设计思路很清晰结构也是非常稳定，主体输送部分为链条传送升降机为皮带传动，特别是升降部分设计的很好，这套升降机中的皮带传送结构可以用在各种设备中使用，通用性和灵活性非常高的，图纸的质量非常好，下载后不会出现少零件或打不开等现象，大家可以放心下载。自动化组装流水线升降机工装流水板形式循环作业示范图纸，这是套非标自动化组装点胶流水线并带升降机工装流水板循环作业全套图纸，图纸主要是体现了现代自动化无人化的技术水平，这条线体总长主为7米左右前后两端的是升降机负责把流水工装板以升降循环的形式传送作业，中间的主线体是组装主体负责一些零配件的组装，如点胶，锁螺丝，测试，压合组装，插入组装，焊接等工作的对接，主线体两边是空的就是用来加装一些组装类的机台，流水线工装做了一些导向定孔可以确保装配精度，线体的下层主要是把空的工装流水板运送回来输送，中间部分为各工位的顶升结构，每个对应的工位都有相应的顶结构以确保每个工位的组装精度，这条自动线的全部结构已画出孔位和标准件这些在图中都可以看的到，总条线图纸完整这结做自动线体的设计来说是帮助非常大的。
