双层倍速链生产线输送机3D模型_SolidWorks设计_SLDPRT/SLDASM文件下载

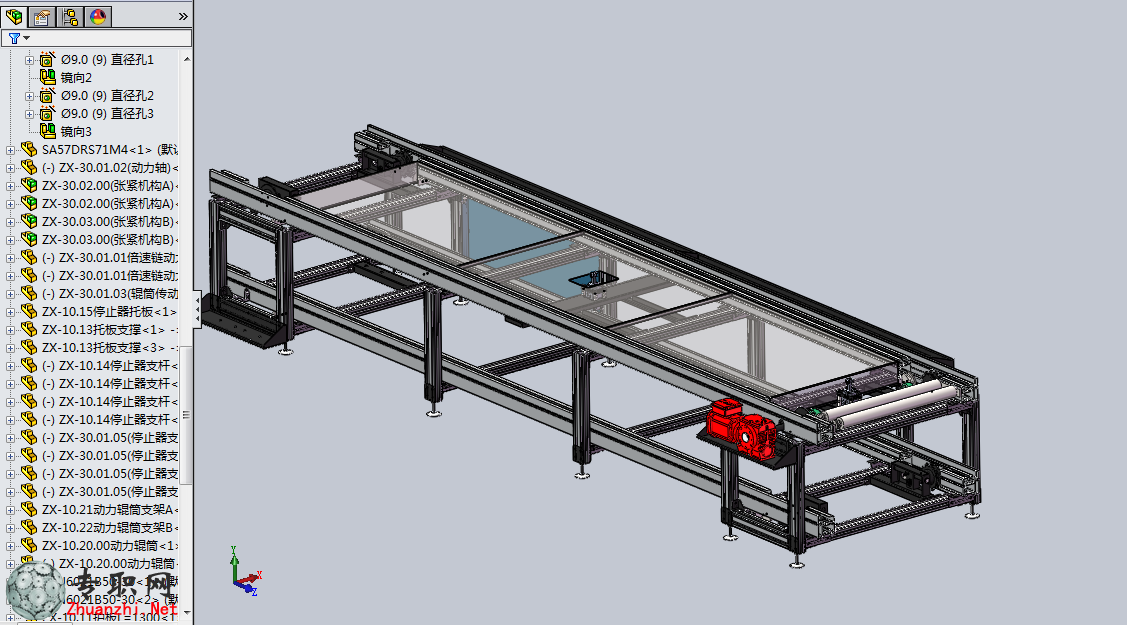

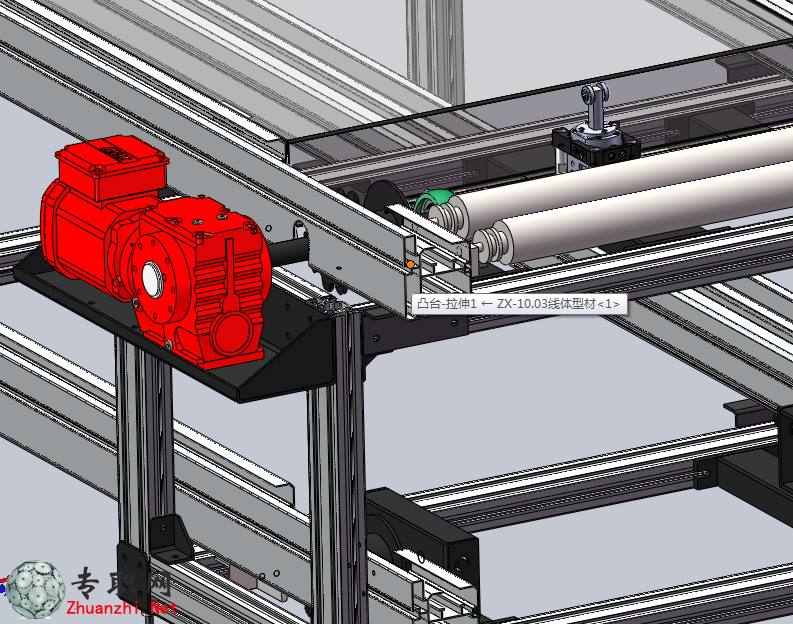

双层倍速链生产线 装配线线体采用全铝合金结构,三倍速链结构形式,线体支腿采用50X50结构型材。上层装配线高度750mm,下层高度300mm。线体宽度1300mm,工位数量2个,工位间距1800。装配线上层设有工位停止器2套,下层设有工位停止器2套。输送速度12米/分。 装配线侧面装有物料盒挂物边,每个工位设有不锈钢物料盒2个。 2、动力张紧机构: 动力电机采用中空轴SEW涡轮蜗杆减速电机,线体侧面安装。
