精密伺服电机螺丝机全称：伺服电机锁螺丝机循环组装生产线。一款最新的由伺服电机锁螺丝的图纸分享给大家，这套原创图纸是包含整套工程图在内还有标准件零件清单BOM在内，所以图纸质量非常好也非常全。

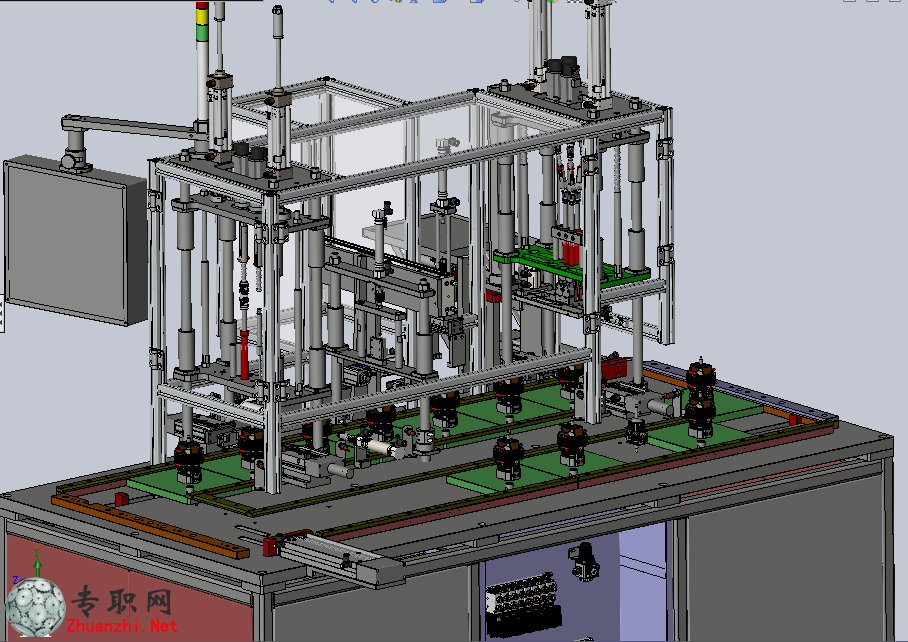

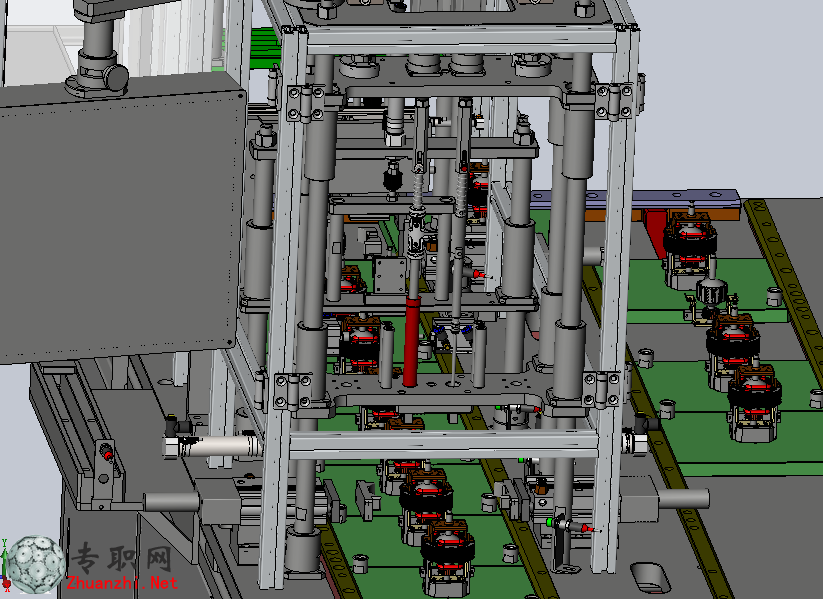

该设备的主要功能是通过设备上的循环载具板输送产品进行锁螺丝和检测下料等，从前端人工把产品放到载具中固定好，设备开始从第一站把载具板推送到锁螺丝工站，先锁2棵螺丝（由于锁丝比较小产品的精度要求比较高所以采伺服电机锁螺丝）第二站进行检测如果产品没不良品的，进入到第三站时不良品夹取机构就会把产品取出流水线外，好产品进入到最后锁4棵螺丝工站，锁此4棵螺丝前需把一块薄板送到载具中的产品内再锁螺丝，从图中可以看到薄板的叠装上料框，当最后的螺丝锁完后气缸推动载具板到下一工位以此循环作业，后端人员只需要上料和下料作业就行了，此款锁螺丝机的精度比一般的那种设备要精密的多，所以有喜欢的朋友可以下载回去学习，非常划算全套工程图和BOM都有下载后一看全部都可以学会，设备总体结构设计非常稳定目前已批量生产。

Solidworks2012源文件+工程图+清单BOM提供有参数可编辑。

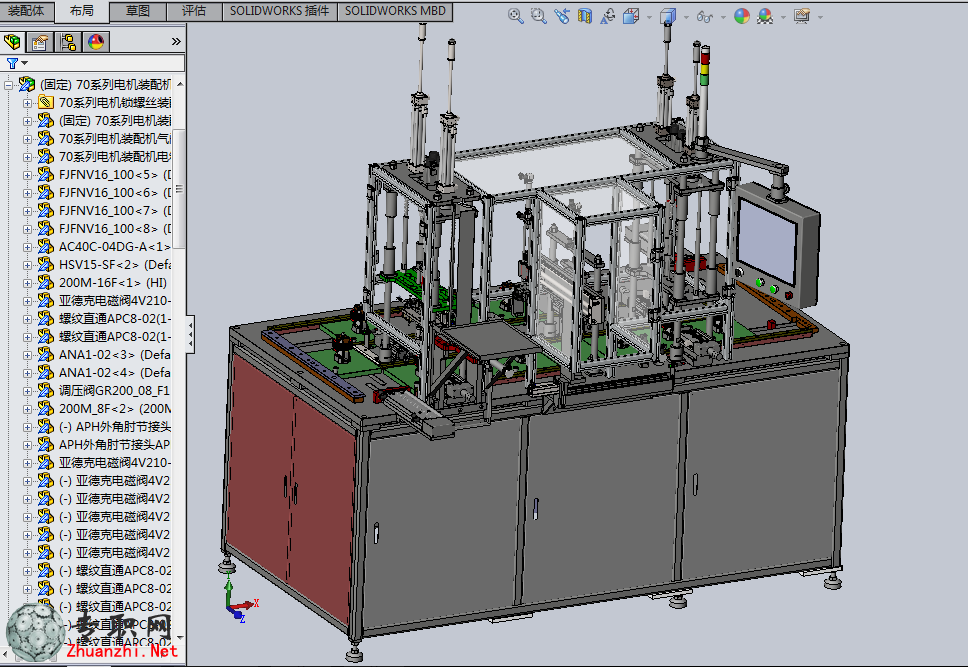

总装图在文件夹：\伺服电机螺丝机非标组装设备\伺服电机锁螺丝机循环组装生产线\70系列电机锁螺丝装配机-总图装配体.SLDASM
