180度翻转台+分离式冲压机械手3D模型_proe设计_Asm/Prt/dwg文件下载

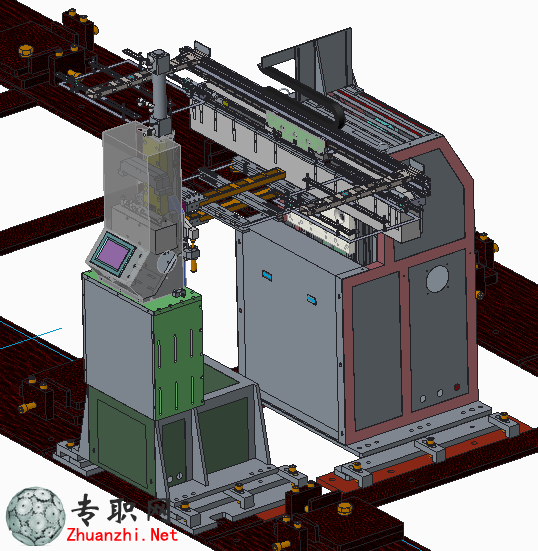

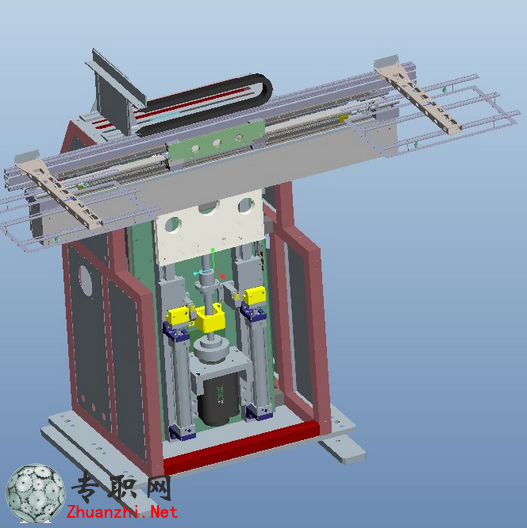

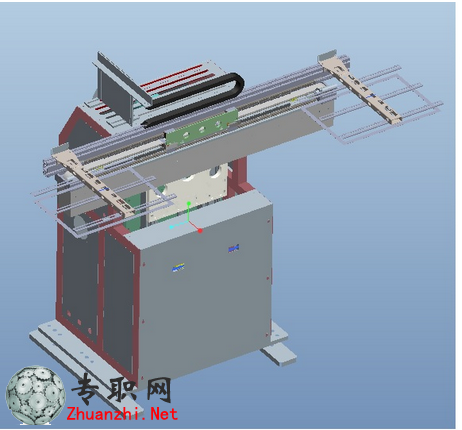

带180度翻转台的分离式冲压机械手手3D模型，proe软件设计源文件提供。有分离式机械手电气图.dwg，使用调机说明书.pdf，工程图，还有外购件的BOM.总之一款资料齐全的冲压厂的用的水平转移机械手。欢迎下载。
这是一款冲压机械手带翻转台，在需要翻面的工位将钣金件翻转180度并打开，等待机械手取料。机械手臂用齿轮齿条的倍速机构组成，Z轴用伺服电配两个平衡气缸，气缸中始终接气，可大大节省Z轴电机的负载，配专门调压阀，将压力调到Z轴可用手轻轻就能拧动即可。吸盘用缓冲吸盘，两个手臂要独立气路控制。PROE设计，已量产过多台。翻转台的位置如果不用翻转可随时屏蔽，如果是多台组成冲压线后，该工位不用翻转也可不用翻转台，但需一个中转台子。
