（1）首先我们用任务草图的方式来创建草图，在插入里面的草图命令可以找到，进入以后选择一个基准平面，以创建直线命令为例，点击直线命令以后会弹出一个可以输入xc yc值的一个对话框，当移动鼠标时，xc yc的值会有想应的变化，然后任意点取两点，就会的到一条直线，在默认情况下，创建的直线是会自动标注尺寸的。


（2）接着是创建圆角，点击圆角命令以后，会提示让我们选择线，然后当我们选择了一条线后，会提示我们再选择第二条线，这时就会有一个动态的圆角出现，还可以对动态圆角的数值进行设置，不过这是一种比较慢的方法，这时我们还可以按住鼠标左键不动，然后按顺时针或逆时针方向进行滑动，这时就可以得到圆角了。

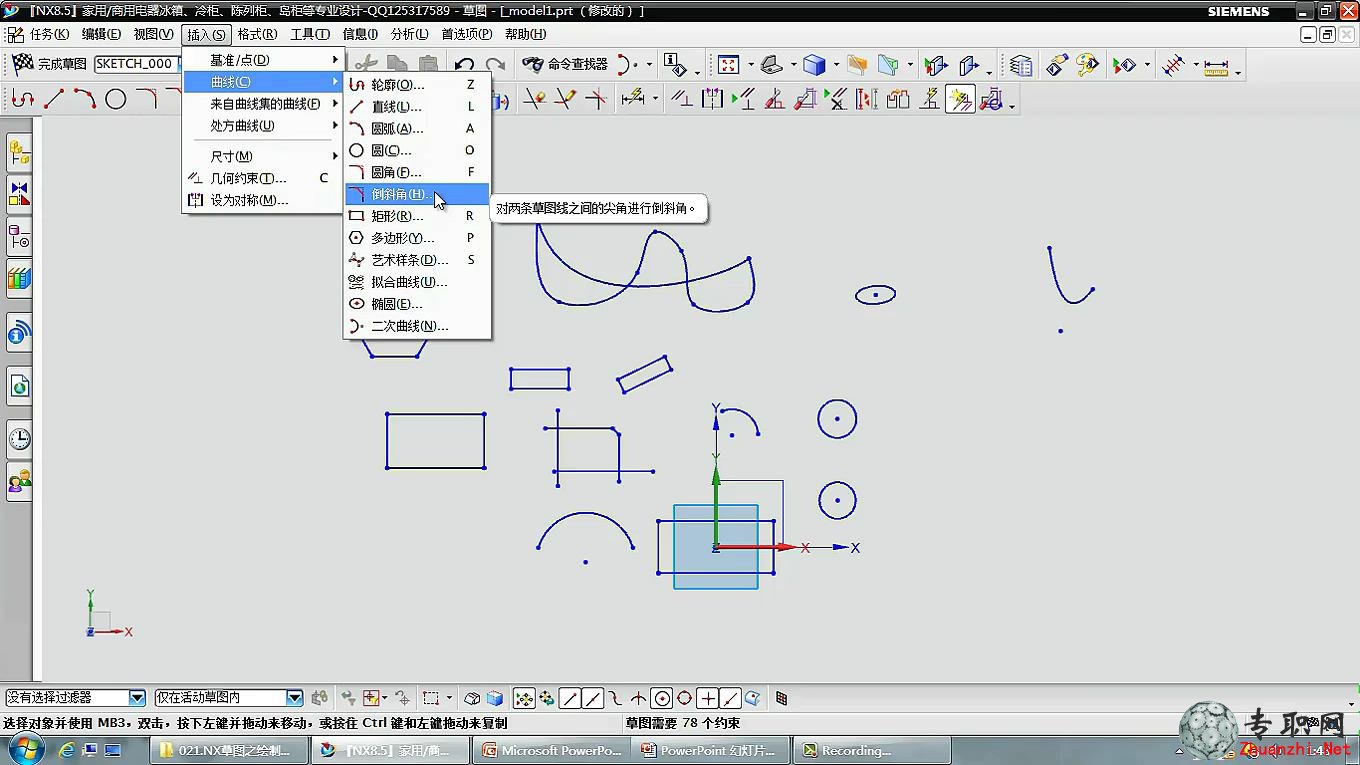

（3）最后说一下，倒斜角和矩形的命令的创建方法。首先点击倒斜角命令，点击以后会提示我们选择第一条直线，选择完第一条直线以后会提示我们选择第二条直线，当两条直线都选择完成以后弹出一个动态线，这时在哪个象限放就会在哪个象限倒斜角，这就是倒斜角命令的创建。下面是矩形的创建方式，矩形有三种创建方式，第一种是两点创建法，点击第一点再点击第二点这时就会出现一个矩形，第二个是创建斜矩形，第三个是通过指定矩形中心点来确定矩形。
