“移动和旋转”(Move and Rotate) 得到了增强以提供优先化的替代几何解决方案和一组更为丰富的选项 (其中包括侧面和线性拖动的处理)。

“移动和旋转”(Move and Rotate) 更具灵活性且具有提供多种几何解决方案的选项。默认情况下，“移动和旋转”(Move and Rotate) 提供一组优先化的、自动检测到的几何解决方案，这些解决方案涵盖了广泛的几何结果。可单击箭头来循环浏览这些解决方案。使用“工具”模板进行直接访问，以选择下表中所述解决方案类型之一：
•“选取解决方案”(Choose Solution) (默认)�可自动选取一组优先化的、自动检测到的几何解决方案。
•“创建侧曲面”(Create Side Surfaces)�可执行拖动和创建操作来创建侧曲面。
•“延伸侧曲面”(Extend Side Surfaces)�可执行拖动和延伸操作来延伸侧曲面。

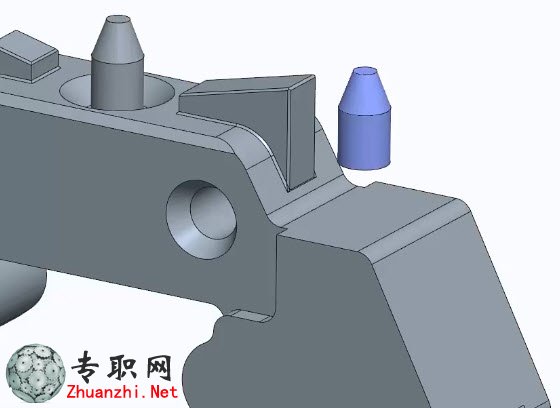

通过新连接选项，可将变换几何捕捉为一个或多个分离的面组曲面。借助“保留原始几何”(Keep original geometry)，可快速创建和定位选定几何形状的副本。利用新的相切控制和改进的倒圆角及倒角处理可以较为灵活的方式获得所需的几何结果。
