提供了支持对“倒角”(Chamfer) 设计对象直接进行建模的改良型和新型工具。
提供了以倒角形式创建、修改、移除和识别工程设计意图的新型和增强型工具。提供了一系列受支持的“倒角”(Chamfer)类型，用于创建复杂的倒角。

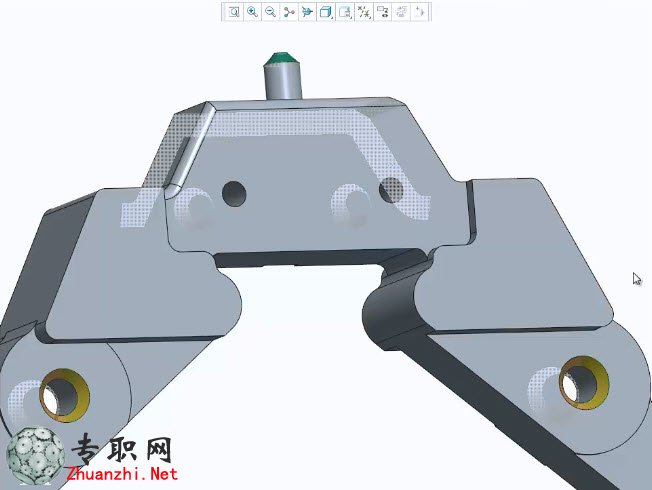

支持的“倒角”(Chamfer) 类型包括 D x D (默认)、D1 x D2、45 x D 及其他类型，可直接从活动工具栏中进行选择。可沿一个或多个边创建倒角。增强的形状选择和新选择选项使得基于单个种子曲面选择来选择整个相切倒角链变得非常容易。增强型和新型工具中提供了用于修改和移除倒角的选项。可修改整条倒角链或只修改选定元素。使用“编辑倒角”(Edit Chamfer) 编辑倒角的尺寸和类型。借助“移除倒角”(Remove Chamfer) 选项可移除自动检测到的干涉倒圆角或倒角。已引入“识别倒角”(Recognize Chamfers) 功能来将设计意图附加到旧模型或导入模型，以便可将几何识别为倒角或将其标记为视为常规几何。颜色编码可帮助您轻松了解附加的设计信息。
