creo2.0高级指令详解-15.3 阵列化族表实例
阵列化族表实例
您可以使用“增量复制”(Copy With Increments)  工具通过增加尺寸来自动产生大量实例。此工具非常适合于族项均匀增加的零件 (如螺帽、螺栓、套筒组等) 的族表。

图 1 – 阵列化实例

启动“增量复制”工具时，“阵列化实例”(Patternize Instances) 对话框会出现，您可以在其中配置阵列化选项。下列选项可用于阵列化实例：
• 方向 (Direction) - 定义要阵列化的项目的组。
• 数量 (Quantity) - 指定沿指定方向阵列化的实例的数量。
• 项 (Items) - 指定要阵列化哪个“族项”。任何需要值的“族项”都可以阵列化。族表中定义为 Y 或 N 的特征无法阵列化。
• 增量值 (Increment value) - 为每个实例定义阵列化的项目的值。

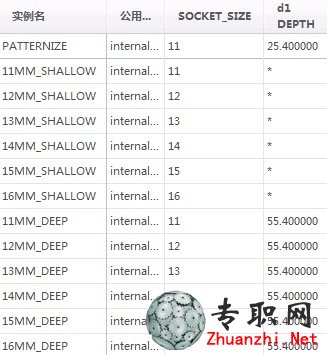

图 2 – 族表

如果定义要阵列化的多个方向，则系统会创建一个实例结果矩阵。在图 2 中，套筒大小在第一方向总共增加了 6，套筒深度在第二方向总共增加了 2。因此，总共创建了 12 个实例，6 个用于其中一个深度的所有套筒大小，另 6 个用于第二深度的所有套筒大小。
