creo2.0高级指令详解-14.4 替换草绘器几何
当对父特征进行更改时,将会自动更新任何子项。这是一种很有用的功能,可体现出 Creo Parametric 的强大力量。但是,如果对父特征所做的更改导致子项无法找到特定父参考,则会发生失败。Creo Parametric 会在消息窗口和失败诊断窗口中将此错误报告为“缺少特征参考”(Feature references are missing)。

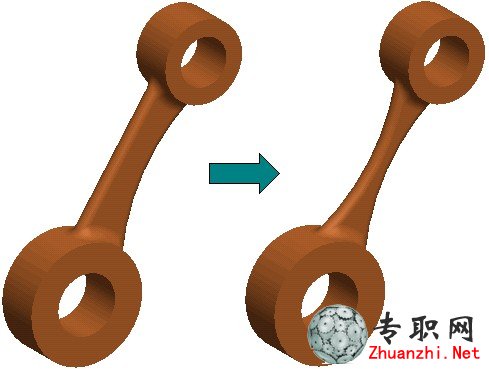

编辑草绘可导致模型中边和曲面被更改或移除。如果这些更改或移除的边和曲面是其它特征的父项,则将会发生失败。在图 1 中,草绘图元被删除以修改草绘。但是,Creo Parametric 指示此图元由其他图元 (一个倒圆角特征) 所参考。如果您决定继续并删除此图元,子特征将会因为此参考被移除而失败。
在编辑草绘时,帮助减少缺失参考失败的一种方法是使用“替换”功能。“替换”功能可以将参考从旧图元传递到已创建的新图元。这表示所替换图元的子项会自动重新布线至新图元。可单击“操作”(Operations) 组下拉菜单,然后选择“替换”(Replace)。然后选择包含这些参考的原始图元,再选择想要将参考传递到其中的新图元。
