creo2.0高级指令详解-10.6 在扫描中分析水平和垂直控制
水平与垂直控制决定着如何沿扫描控制边框绕草绘平面的法线旋转。水平与垂直控制的类型共有三种：
• 自动 (Automatic) - 截平面被自动定向为 XY 方向。Creo Parametric 计算 x 矢量的方向，以使扫描几何的扭转量最低。“自动”(Automatic) 是无任何参考曲面的原点轨迹的缺省选项。您可使用方向参考收集器定义初始截面或边框在扫描起点的 X 轴方向。有时，必须指定 X 轴方向，例如，对于直线轨迹或起始为直线段的轨迹。在图 1 中
“起点的 X 方向参考”是基础特征的右曲面。因此，边框的 X 轴在整个扫描过程中始终面向“起点的 X 方向参考”。

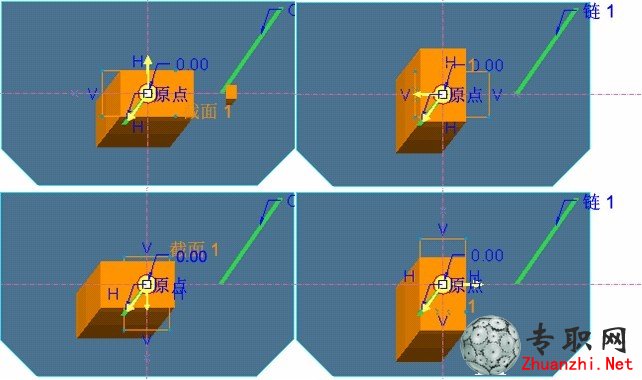

• 垂直于曲面 (Normal to Surface) - 截平面的 Y 轴垂直于原点轨迹所在的曲面。当原点轨迹参考为曲面上的曲线、曲面的单侧边、曲面的双侧边或实体边、通过曲面相交创建的曲线或两条投影曲线时，此为默认选项。“下一个”(Next) 选项允许您移动到下一个法向曲面。在图 2 中
，已切换“下一个”(Next) 选项来显示各种可能的解决方案。在图 2 的左上图中，法向曲面是后曲面，而右上图中的右曲面是法向曲面。
• X 轨迹 (X-Trajectory) - 截平面的 X 轴在扫描轨迹上穿过指定 X 轨迹与截平面的交点。在图 3 中
