creo2.0高级指令详解-10.2 使用恒定截面创建扫描

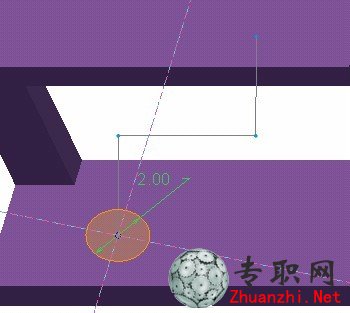

当草绘的剖面沿原点轨迹扫描时,剖面几何会发生变化,并根据草绘的约束方式、标注情况等改变形状。用来约束草绘的参考甚至可改变剖面的形状。剖面形状可变,因为草绘在沿轨迹的点处发生重新生成并相应更新其形状。但是,您可以创建一个使用恒定截面的扫描。具有恒定截面的扫描在沿轨迹扫描时形状不变。只有截面所处框架的方向会改变。如果原点轨迹包含不相切的图元,则必须使用恒定截面。图 1 显示了沿着具有非相切图元的原点轨迹的恒定截面扫描。

在创建扫描伸出项或切口时,您可以决定是否使用“合并端”(Merge ends) 选项来合并扫描端。“合并端”(Merge ends) 选项可合并扫描端。扫描端必须具有实体曲面才能执行合并。图 2 显示了未选择合并端选项的扫描。请观察扫描特征如何未完全连接到实体壁的曲面。图 3 显示选择了合并端选项的扫描。请注意,扫描特征延伸,从而与实体壁的内侧曲面完全相交。
当草绘的剖面沿原点轨迹扫描时,剖面几何会发生变化,并根据草绘的约束方式、标注情况等改变形状。用来约束草绘的参考甚至可改变剖面的形状。剖面形状可变,因为草绘在沿轨迹的点处发生重新生成并相应更新其形状。但是,您可以创建一个使用恒定截面的扫描。具有恒定截面的扫描在沿轨迹扫描时形状不变。只有截面所处框架的方向会改变。如果原点轨迹包含不相切的图元,则必须使用恒定截面。图 1 显示了沿着具有非相切图元的原点轨迹的恒定截面扫描。

在创建扫描伸出项或切口时,您可以决定是否使用“合并端”(Merge ends) 选项来合并扫描端。“合并端”(Merge ends) 选项可合并扫描端。扫描端必须具有实体曲面才能执行合并。图 2 显示了未选择合并端选项的扫描。请观察扫描特征如何未完全连接到实体壁的曲面。图 3 显示选择了合并端选项的扫描。请注意,扫描特征延伸,从而与实体壁的内侧曲面完全相交。
