creo2.0高级指令详解-9.1 通过选择非平行截面来创建混合
需要创建包含不同过渡横截面的模型时，可创建混合特征。例如，通过混合特征您可以创建开始是圆形横截面，但之后随着沿特征的长度过渡而变为方形横截面的几何。混合特征可以添加或移除材料。

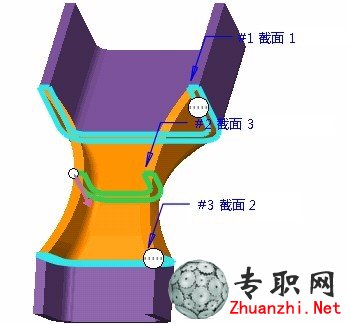

选择截面
混合特征必须包含两个或多个截面。可以选择现有草绘、截面、链或模型现有特征边的环。可以使用下列任意链选择技巧：
• 依次链 (One-by-one) - 使您能够沿某一连续路径选择相邻的边 (每次一条)。
• 相切链 (Tangent chain) - 使您能够选择所有与锚边相切的边。
• 曲面环 (Surface loop) - 使您能够在曲面上选择一环边。
• 曲面环起止 (Surface loop from to) - 使您能够从曲面环中选择一系列边。
• 边界 (Boundary) - 使您能够选择面组的最外部边界。
• “从-到”边界环 (From-to Boundary loop) - 使您能够从边界中选择一系列边。
所选的截面可以是平行的或非平行的。默认情况下，系统会使用平滑曲线将选定的截面连在一起。
