creo2.0高级指令详解-8.9 为阵列创建关系
为阵列创建关系
您可以使用关系来控制阵列增量和数量。阵列增量会使用 d# 符号像标准尺寸一样显示。阵列数量会使用符号 p# 显示。
如果有双向阵列，将看到 p# 显示两次。
使用与线性阵列之间的关系
您可以使用与各种线性阵列 (包括“方向”与“尺寸”阵列) 之间的关系。例如，已知间距尺寸 d1 和阵列数量 p1，您可以：
• 根据已知数量控制线性阵列间距，例如 d1 = 100 / p1。
• 根据已知线性阵列间距控制数量，例如 p1 = 100 / d1。

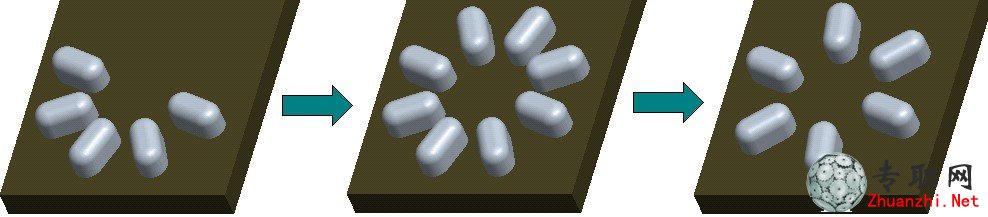

使用与旋转阵列之间的关系
您也可以使用与旋转阵列 (包括“轴”与“尺寸”阵列) 之间的关系。例如，已知角度 d1 和阵列数量 p1，您可以：
• 根据已知数量控制角度阵列间距，例如 d1 = 360 / p1。
• 根据已知角度阵列间距控制数量，例如 p1 = 360 / d1。
为阵列创建关系
您可以使用关系来控制阵列增量和数量。阵列增量会使用 d# 符号像标准尺寸一样显示。阵列数量会使用符号 p# 显示。
如果有双向阵列，将看到 p# 显示两次。
使用与线性阵列之间的关系
您可以使用与各种线性阵列 (包括“方向”与“尺寸”阵列) 之间的关系。例如，已知间距尺寸 d1 和阵列数量 p1，您可以：
• 根据已知数量控制线性阵列间距，例如 d1 = 100 / p1。
• 根据已知线性阵列间距控制数量，例如 p1 = 100 / d1。
使用与旋转阵列之间的关系
您也可以使用与旋转阵列 (包括“轴”与“尺寸”阵列) 之间的关系。例如，已知角度 d1 和阵列数量 p1，您可以：
• 根据已知数量控制角度阵列间距，例如 d1 = 360 / p1。
• 根据已知角度阵列间距控制数量，例如 p1 = 360 / d1。
