编写关系时，您可以利用许多不同的基本数学函数和运算符。
加注释

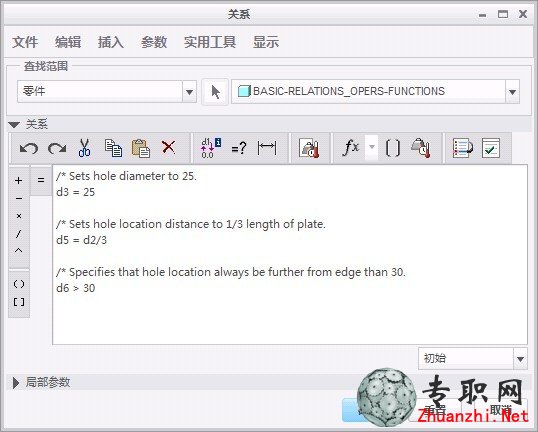

在关系中使用注释是一种最佳做法。注释可帮助您记住为何要添加关系。它们也可以让使用您模型的其他人获益。每个注释行都必须以一个正斜线和一个星号开头，而关系紧跟在下一行。例如：
/* Width is equal to 2*height
d1=2*d2
注释应该位于它所应用到的关系之前。这样一来，对关系进行排序时，注释会随着关系一起移动并保持在它之上。

多种尺寸类型都使用后跟索引编号的符号代码：
• “尺寸”(Dimensions) – 以下是不同的尺寸语法：
o d# -“零件”或“装配”模式下的尺寸。
o d#:# -“装配”模式下元件中的尺寸。会将装配或元件的会话 ID 添加为后缀。
o rd# - 零件或顶级装配中的参考尺寸。
o rd#:# -“装配”模式下的参考尺寸。会将装配或元件的会话 ID 添加为后缀。
o ad# -“零件”、“装配”或“绘图”模式下的相关 (从动) 尺寸。
• “草绘器”(Sketcher) - 可在草绘器关系中使用这些尺寸符号：
o sd# -“草绘器”模式下的尺寸。
o rsd# -“草绘器”中的参考尺寸。
o kd# -“草绘器”中的已知尺寸。会为在现有几何之间 (而非截面图元之间) 创建的尺寸指定此符号。
• “阵列”(Patterns) - 显示为 p#，其中 # 是阵列中的实例数目。双向阵列有两个 p#。请注意，如果您将实例数改为非整数值，系统会将小数部分截去。例如，2.90 会变成 2 个阵列实例。
• “公差”(Tolerances) - 与公差格式关联的参数。必须启用公差才能查看这些符号：
o tpm# - 以加/减对称格式表示的公差；# 是尺寸数值。
o tp# - 以加-减格式表示的正公差；# 是尺寸数值。
o tm# - 以加-减格式表示的负公差；# 是尺寸数值。
