creo2.0高级指令详解-3.2 草绘椭圆
草绘椭圆时请注意以下几点：

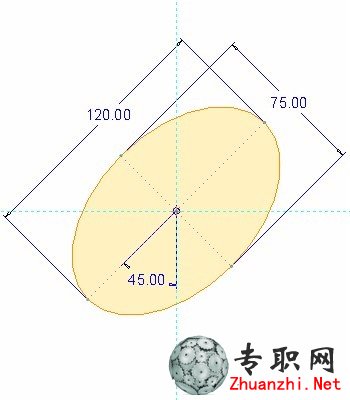

• 可将中心点标注或捕捉至草绘器参考。在上图中，已使用水平和/或竖直参考定位中心点。
• 椭圆是使用长轴和短轴的构造线创建的。这些构造线可用来标注或约束椭圆。
• 即使该椭圆是在角上创建的，您也可以按长轴和短轴标注一个椭圆。要创建这些标注，可以选择轴构造线并直接标注它们。
• 您还可以使用长轴 (Rx) 和短轴 (Ry) 半径尺寸来标注一个椭圆。这些半径值是沿着轴从椭圆到其中心测量的。长轴始终是放置的第一个轴，与其相对于短轴的尺寸无关。
• 基于长轴的放置点，您能够以任何角度创建椭圆。创建椭圆后，还可将其旋转至任何角度。
草绘椭圆时请注意以下几点：
• 可将中心点标注或捕捉至草绘器参考。在上图中，已使用水平和/或竖直参考定位中心点。
• 椭圆是使用长轴和短轴的构造线创建的。这些构造线可用来标注或约束椭圆。
• 即使该椭圆是在角上创建的，您也可以按长轴和短轴标注一个椭圆。要创建这些标注，可以选择轴构造线并直接标注它们。
• 您还可以使用长轴 (Rx) 和短轴 (Ry) 半径尺寸来标注一个椭圆。这些半径值是沿着轴从椭圆到其中心测量的。长轴始终是放置的第一个轴，与其相对于短轴的尺寸无关。
• 基于长轴的放置点，您能够以任何角度创建椭圆。创建椭圆后，还可将其旋转至任何角度。
